Eletricidade

Mensagempor Caduzin3445 » 02 Mai 2024, 01:01

Mensagem por Caduzin3445 » 02 Mai 2024, 01:01

Se entre os pontos A e B for aplicada uma ddp de 30 V, determinar a corrente solicitada pela associação.

N tenho gab

Anexos

: 20240502_005956.jpg (17.55 KiB) Exibido 486 vezes

Caduzin3445

παθμ Offline: Mensagens: 1008; Registrado em: 08 Abr 2023, 17:28; Localização: Evanston, IL; Agradeceu: 3 vezes; Agradeceram: 64 vezes

Mai 2024 02 12:13

Re: Eletricidade

Mensagempor παθμ » 02 Mai 2024, 12:13

Mensagem por παθμ » 02 Mai 2024, 12:13

Caduzin3445, você pode simplificar bastante o circuito notando as diversas associações em série e em paralelo, começando pela associação em série dos resistores de 50 e de 10. Qualquer dúvida nessas transformações, pode falar.

: imagem1.jpg (9.47 KiB) Exibido 472 vezes

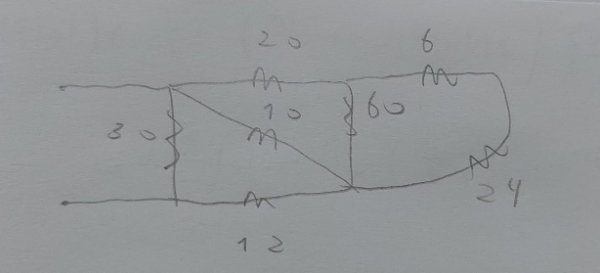

: imagem2.jpg (11.88 KiB) Exibido 472 vezes

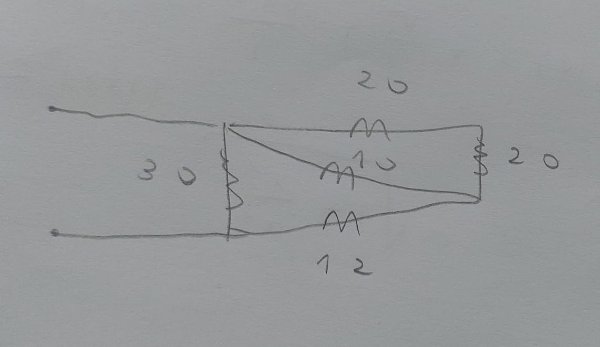

: imagem3.jpg (16.31 KiB) Exibido 472 vezes

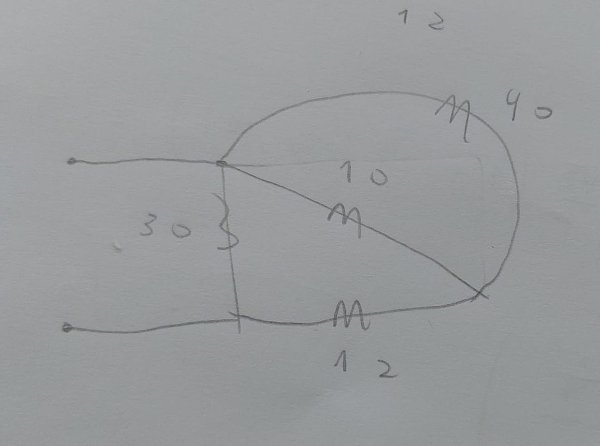

: imagem4.jpg (18.08 KiB) Exibido 472 vezes

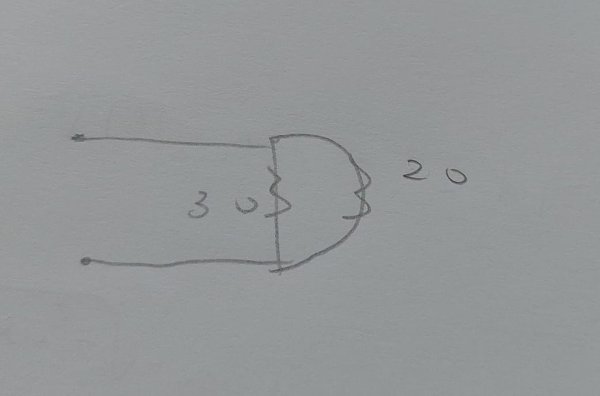

: imagem5.jpg (14.85 KiB) Exibido 472 vezes

Então a resistência equivalente do circuito é [tex3]R=\frac{30 \cdot 20}{30+20}=12 \; \ohm.[/tex3]

[tex3]V=RI \Longrightarrow I=\frac{30}{12} \; \text{A}=\boxed{2,5 \; \text{A}}[/tex3]
