Física III ⇒ Simetria - lista RB Tópico resolvido

[Usuário Excluído 30973]

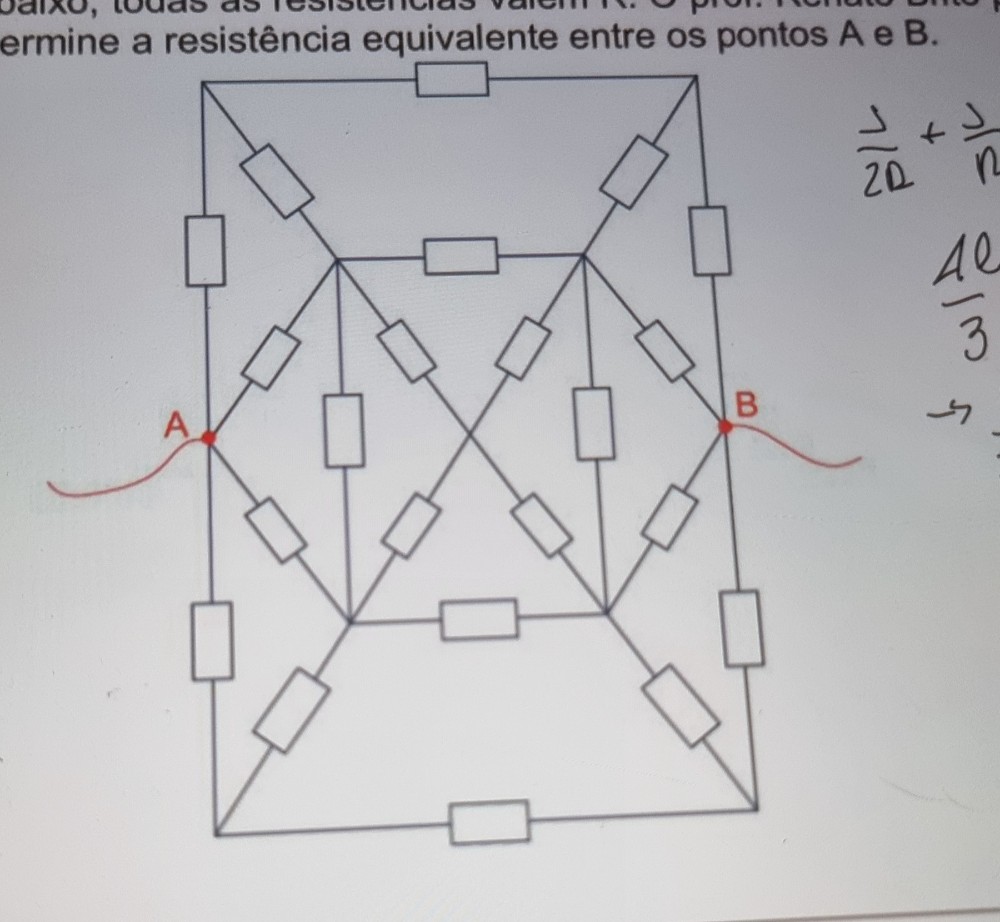

No circuito abaixo todas as resistências valem R. Determine a resistência equivalente entre os pontos A e B.

O gab diz 18, mas essa resposta nem faz sentido. Estou encontrando 7R/6. Poderiam confirmar a resposta, por favor?

[FelipeOBala]

Pra mim só dá [tex3]R_{eq}=\frac{19R}{27}[/tex3]

[LeoJaques]

Pra mim só dá [tex3]R_{eq}=\frac{19R}{27}[/tex3]

Cheguei nisso ai também, gab deve estar errado.

[FelipeMartinMOD]

cheguei em [tex3]4812025520671/4973698120740 R[/tex3] e não, não chutei números para rir dos outros. Devo ter errado alguma conta.

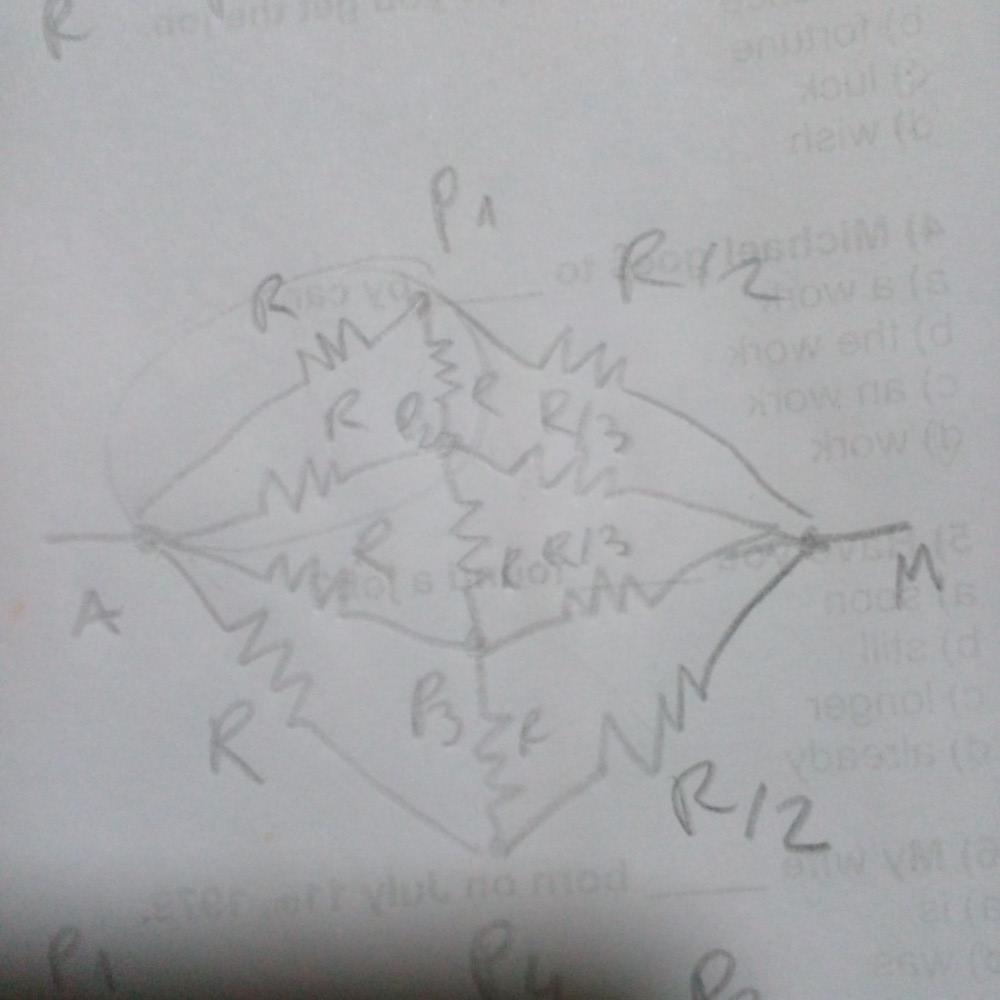

Seja M o centro de onde irradiam aqueles quatro resistores nas diagonais de um quadrado.

Vocês concordam que o circuito entre A e M é este?

porque se for, ferrou, a resposta talvez seja esse monstro.

[LeoJaques]

cheguei em [tex3]4812025520671/4973698120740 R[/tex3] e não, não chutei números para rir dos outros. Devo ter errado alguma conta.

Seja M o centro de onde irradiam aqueles quatro resistores nas diagonais de um quadrado.

Vocês concordam que o circuito entre A e M é este?


porque se for, ferrou, a resposta talvez seja esse monstro.

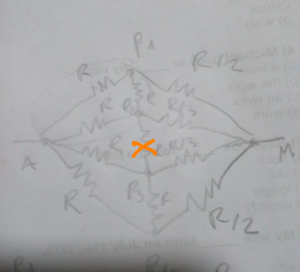

Bom dia.

Esse resistor aqui tá em curto, se tirar ele dá certinho 19R/27

[FelipeOBala]

A resposta é 19R/27 msm

[FelipeMartinMOD]

sim, realmente botando aquele resistor em curto, temos 19R/27. Só não entendi por que o delta-estrela não levou em conta o curto dele. Não podemos aplicar essa transformação em curtos? Eu acho que errei conta depois dessa etapa.

[LeoJaques]

sim, realmente botando aquele resistor em curto, temos 19R/27. Só não entendi por que o delta-estrela não levou em conta o curto dele. Não podemos aplicar essa transformação em curtos? Eu acho que errei conta depois dessa etapa.

Pensando melhor, acho que foi erro de conta mesmo. O curto já tá embutido no delta-estrela. Mas não tenho coragem de conferir isso ai não kkkk
