resistor

Mensagempor ric94626 » 08 Abr 2025, 17:08

Mensagem por ric94626 » 08 Abr 2025, 17:08

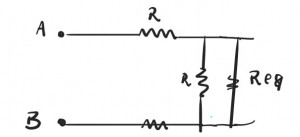

Tem algum jeito mais fácil de entender que r tá em paralelo com req e que os r da lateral estão em série? Refiz o desenho mas ainda n tá claro

ric94626

FelipeOBala Offline: Mensagens: 92; Registrado em: 14 Out 2024, 12:18; Nome completo: Felipe A. P. Pontes; Agradeceu: 3 vezes; Agradeceram: 40 vezes

Abr 2025 08 18:55

Re: resistor

Mensagempor FelipeOBala » 08 Abr 2025, 18:55

Mensagem por FelipeOBala » 08 Abr 2025, 18:55

Só ver em qual das associações o potencial é igual para ambas(paralelo) e qual tem corrente igual (série)

“Do you see, how infinite you are”

FelipeOBala

ric94626 Offline: Mensagens: 220; Registrado em: 05 Set 2024, 15:24; Agradeceu: 183 vezes; Agradeceram: 2 vezes

Abr 2025 10 11:13

Re: resistor

Mensagempor ric94626 » 10 Abr 2025, 11:13

Mensagem por ric94626 » 10 Abr 2025, 11:13

Mas teria q inverter o desenho? Como assim

ric94626

FelipeOBala Offline: Mensagens: 92; Registrado em: 14 Out 2024, 12:18; Nome completo: Felipe A. P. Pontes; Agradeceu: 3 vezes; Agradeceram: 40 vezes

Abr 2025 10 14:12

Re: resistor

Mensagempor FelipeOBala » 10 Abr 2025, 14:12

Mensagem por FelipeOBala » 10 Abr 2025, 14:12

Não precisa, redesenhar, esse já é a forma mais simples de você desenhar esse circuito.

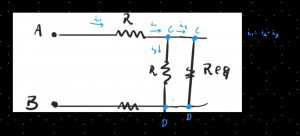

Veja, os eu adicionei o no seu desenho, os resistores em r e req, estão submetidos a mesma ddp, logo estão em paralelo, após resolver isso, os 3 resistores terão a mesma corrente passando neles, logo estão em série.

Anexos

“Do you see, how infinite you are”

FelipeOBala
