Tensão sobre resistor

Mensagempor Rodsss » 02 Dez 2014, 20:24

Mensagem por Rodsss » 02 Dez 2014, 20:24

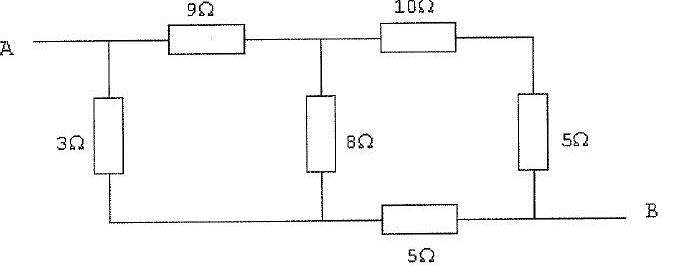

Observe a figura abaixo:

: Apresentação1.jpg (13.04 KiB) Exibido 1026 vezes

Sabendo que a diferença de potencial entre os pontos A e B é de 50V, qual a tensão sobre o resistor de 8 ohms?

a) 0V

Como faz?

Editado pela última vez por Rodsss em 02 Dez 2014, 20:24, em um total de 1 vez.

Rodsss

mateusITA Offline: Mensagens: 262; Registrado em: 03 Out 2014, 18:29; Localização: Brasília; Agradeceram: 193 vezes

Dez 2014 02 23:25

Re: Tensão sobre resistor

Mensagempor mateusITA » 02 Dez 2014, 23:25

Mensagem por mateusITA » 02 Dez 2014, 23:25

: imagem.JPG (10.89 KiB) Exibido 1023 vezes

Repare que o circuito trata-se de uma ponte de Wheatstone equilibrada, pois o produto das resistências opostas são iguais:

[tex3]9\times5=3\times15[/tex3]

Portanto a d.d.p. entre os pontos C e D é nula.

Editado pela última vez por mateusITA em 02 Dez 2014, 23:25, em um total de 1 vez.

mateusITA

Responder

2 mensagens • Página 1 de 1
