Indutância equivalente

Mensagempor Rodsss » 03 Dez 2014, 09:37

Mensagem por Rodsss » 03 Dez 2014, 09:37

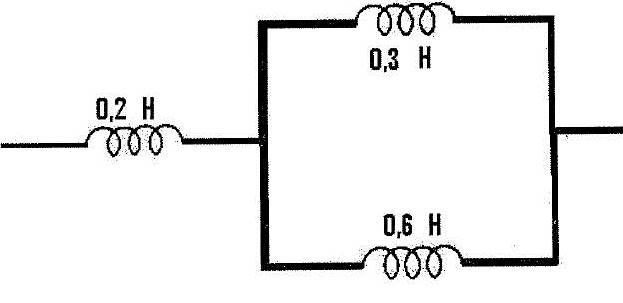

Três indutâncias puras estão ligadas, como mostra a figura abaixo:

: Apresentação1.jpg (15.57 KiB) Exibido 1586 vezes

Qual a indutância equivalenta do circuito?

a)0,4H
b)1,1H
c)1,4H
d)5,2H
e)5,4H

resposta: letra A

COmo faz?

Editado pela última vez por Rodsss em 03 Dez 2014, 09:37, em um total de 1 vez.

Rodsss

theblackmamba Offline: Mensagens: 3723; Registrado em: 23 Ago 2011, 15:43; Localização: São Paulo - SP; Agradeceu: 806 vezes; Agradeceram: 2294 vezes

Jan 2015 08 15:23

Re: Indutância equivalente

Mensagempor theblackmamba » 08 Jan 2015, 15:23

Mensagem por theblackmamba » 08 Jan 2015, 15:23

Primeiramente faça o equivalente da associação em paralelo:
[tex3]\frac{1}{L_{eq1}}=\frac{1}{0,3}+\frac{1}{0,6}[/tex3]
[tex3]L_{eq1}=\frac{0,3\cdot 0,6}{0,3+0,6}=0,2H[/tex3]

Agora com os dois restantes em série:
[tex3]L_{eq}=0,2+0,2=\boxed{0,4H}[/tex3]

Editado pela última vez por caju em 04 Jul 2025, 13:16, em um total de 2 vezes.
Razão: tex --> tex3

"A coisa mais incompreensível do universo é que ele é compreensível"
- Albert Einstein

theblackmamba
