Física I ⇒ Dúvida teórica a respeito de força de tração

[Estocolmo]

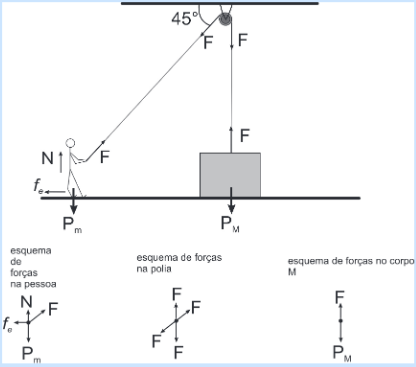

Eu tava resolvendo um exercício que pedia para fazer um esboço de todas as forças que atuam neste sistema.

Sem título.png (9.94 KiB) Exibido 3107 vezes

Mas fiquei em dúvida do porquê a força de tração que o homenzinho faz na corda é voltada nesta direção (imagem abaixo)? A tração não deveria estar voltada pra ele porque ele está puxando a corda?

[LucasPinafiMOD]

Pode ser, mas pela terceira lei de newton, quando o homem aplica uma força sobre a corda, a corda aplica uma força sobre ele, com a mesma direção, normas iguais, mas sentidos opostos, que é o que o desenho mostra.

[Auto Excluído (ID:12031)]

a carteação que eu consigo imaginar é dizer que a força para baixo está sendo aplicada no braço do homem e que aquela força inclinada pra cima ali é a reação dela

[Estocolmo]

Entendi.

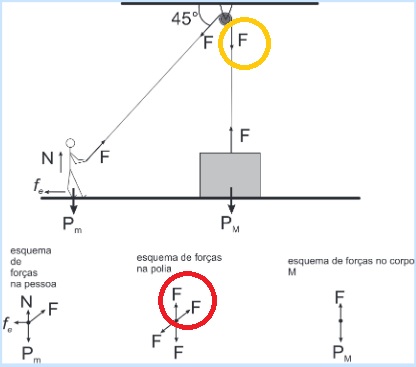

E só mais uma dúvida, no esquema de forças da polia eu não entendo porque sempre tem essas forças representadas na polia (círculo laranja).


E as forças representadas no círculo 'vermelho' são forças de reação à essas forças de tração?

[brunoafa]

Essa força é a resultante das forças aplicada na polia.
