Física III ⇒ Resistor

[gabrielifce]

A figura representa dois cubos ligados aos vértices por fios de resistência R. Cada aresta dos cubos também tem resistência R. Determine a resistência equivalente entre os pontos A e B.

Resposta

---

2R/3

[Auto Excluído (ID: 23699)]

Alguém consegue? UP UP UP

[παθμ]

gabrielifce,

Para simplificar o circuito razoavelmente, é necessário identificar diversas simetrias. Feito isso, você consegue fazer as seguintes marcações, onde pontos com o mesmo nome estão no mesmo potencial:

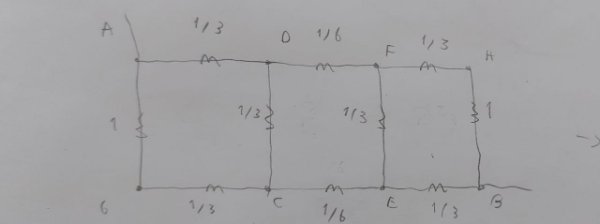

Feito isso, o circuito pode ser redesenhado da seguinte maneira:


Depois de aplicar a transformação delta-estrela duas vezes, fica bem simples:


Calculando a resistência equivalente do circuito acima, obtemos [tex3]\boxed{\frac{2R}{3}}[/tex3]
