Física III ⇒ (FUVEST - 1998) Campo Elétrico Tópico resolvido

[EricaAS]

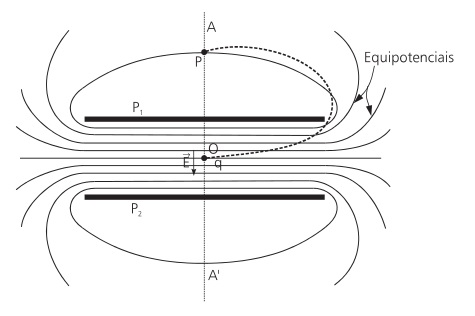

Um capacitor é formado por duas placas planas e paralelas, separadas [tex3]10\,mm[/tex3] entre si. Considere as placas do capacitor perpendiculares ao plano do papel. Na figura são mostradas as intersecções das placas [tex3]P_1[/tex3] e [tex3]P_2[/tex3] e de algumas superfícies equipotenciais com o plano do papel. Ao longo do eixo médio [tex3]AA'[/tex3], o campo elétrico é uniforme entre as placas e seu valor é [tex3]E = 1\cdot10^5\,V/m[/tex3]. As superfícies equipotenciais indicadas estão igualmente espaçadas de [tex3]1\,mm[/tex3] ao longo do eixo. Uma carga [tex3]q = 1\cdot10^{-14}\, C[/tex3] é levada do ponto [tex3]O[/tex3] ao ponto [tex3]P[/tex3], indicados na figura. O trabalho realizado é:


a) 0 J
b) 5.10^-12 J
c) 1.10^-11 J
d) 4.10^-12 J
e) 1.10^-10 J


No gabarito do meu livro consta o item "D" como correto.
Eu vi um uma resolução da Uol/Colégio Bandeirante, que o gabarito é o item "A"
(Quem quiser ver é esta --> http://www2.uol.com.br/aprendiz/n_simul ... 020007.pdf )
Não entendi


Na minha resolução que segue abaixo, também ficou diferente rs
Deu item C.

1.10^5 V --- 1 m
V(op) --- 1.10^-2 m

V(op) = 1.10³ V

Trabalho = q . V(op)
Trabalho = 1.10^-14 . 1.10³
Trabalho = 1.10^-11 J

Obrigada desde já!

[jrneliodias]

Olá, Erica.

Você deve procurar a questão 6 na resolução. Acredito que para resolver a questão, deve contar o número de equipotenciais que será a de O e P. A figura da sua questão não permite isso.

Espero ter ajudado, abraço.

[EricaAS]

Sim, eu olhei errado, mas juro que não foi preguiça rs
Obrigada pela atenção!

Segue resolução:

U = 10^5 . 4.10^-3 = 400 V

T = qU = 10^-14 . 400 = 4.10^-(12) J

[Batatadoce]

Alguém poderia me explicar pq as linhas fechadas gerada por um campo de duas placas de sinais opostos são equipotenciais?(como no caso dessa questão)
