Física I ⇒ (Tipler) Aplicações das Leis de Newton

[thigo95]

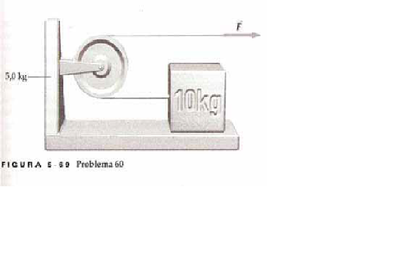

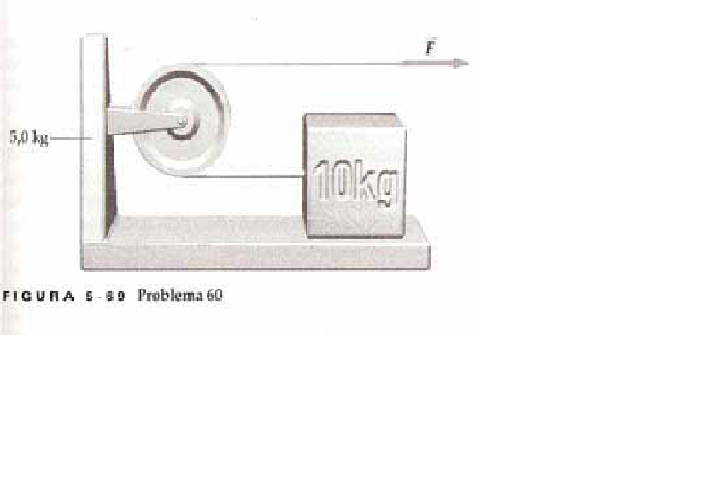

Um bloco de 10kg está sobre um suporte de 5kg como mostra a figura 5.69. O suporte de 5kg esta sobre uma mesa sem atrito. Os coeficientes de atrito entre o bloco de 10kg e o suporte são (coeficiente de atrito estático)=0,4 e (coeficiente de atrito cinético)=0,3.

(a) Qual é a máxima força F que pode ser aplicada se o bloco de 10kg não deve deslizar sobre o suporte?

(b) Qual é a correspondente aceleração do suporte de 5kg?

Sem título222.png (9.77 KiB) Exibido 1806 vezes

Estou em dúvida, sobre o diagrama de corpo livre para o suporte. Em uma resolução que possuo afirma que há uma força de intensidade "2F", gostaria de entender o porque de ser 2F, e não F. Obrigado.

[LucasPinafiMOD]

Por causa da polia. Ao aplicarmos a força F, e supondo que a polia não possua massa (ideal) e que não tenha atrito, temos que 'na parte' de baixo também será aplicado uma força F.
Creio ser isso.
