Física II ⇒ (OBF) Imagem do quadrado no espelho côncavo Tópico resolvido

[Liliana]

Um quadrado está localizado sobre o eixo principal de um espelho esférico côncavo, como ilustrado na figura a seguir. Sabe-se que o vértice inferior esquerdo do quadrado está localizado exatamente sobre o centro de curvatura do espelho. Pode-se afirmar que a imagem do quadrado tem forma de um


A) quadrado. C) retângulo. E) losango.
B) triângulo. D) trapézio.
Alguém pode me explicar essa questão, fazendo um favor??

[Marcos]

Olá Liliana.Observe a solução:

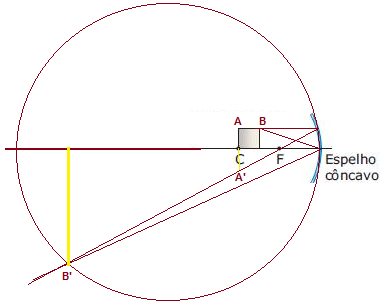

Observe na figura acima que [tex3]A’[/tex3] está exatamente abaixo de [tex3]C[/tex3] e com o mesmo tamanho (sob e sobre [tex3]C[/tex3]) e usando os dois raios notáveis foi localizado [tex3]B’[/tex3].Assim, construindo a imagem do quadrado obtemos um trapézio.[tex3]\,\, \Longrightarrow \,Letra:(D)[/tex3]

Resposta: [tex3]D[/tex3].

[Liliana]

Muito obrigada Marcos!!!
