Física III ⇒ (F.I.UBERABA) Leis de Kirchhoff Tópico resolvido

[Carolinethz]

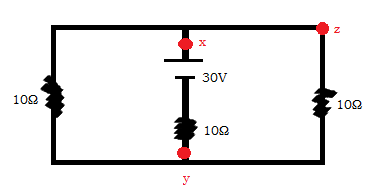

(F.I. UBERABA) - O circuíto elétrico representado abaixo é composto de três resistores ôhmicos, de resistências elétricas iguais a 10Ω cada um, e de uma bateria, cuja força eletromotriz é igual a 30V. Considere desprezível as resistências elétricas dos fios e a resistência interna da pilha.

MOD 18 - EX 7 e 8.PNG (5.11 KiB) Exibido 3022 vezes

a) Qual é, em ampère, a intensidade da corrente elétrica que passa pelo ponto x?
b) Se o ponto y for ligado ao ponto z do circuíto por um fio de resistência desprezível, qual será a intensidade da corrente, em ampères, que passará pelo ponto x?

Resposta

---

a) 2,0
b) 3,0

Obrigada desde já!!!

[rippertoru]

Olá.

a) A resistência equivalente dos dois resistores de [tex3]10\Omega[/tex3] em paralelo de é igual a [tex3]5\Omega[/tex3].
A corrente total do circuito é [tex3]I = \frac{30}{15} = 2A[/tex3] essa mesma corrente passa por x-y.

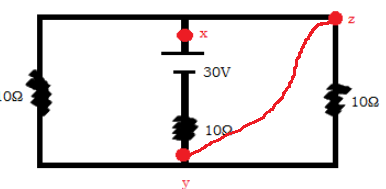

b)Neste caso, os resistores em paralelo são curto-circuitados, e o que resta é a penas o resistor de [tex3]10\Omega [/tex3] junto com a fonte, a corrente é
[tex3]I = \frac{30}{10} = 3A[/tex3]

Espero ter ajudado!
