Física III ⇒ Questões de lei das malhas Tópico resolvido

[Romariorx15]

Olá pessoal, eu resolvi uma questão de lei das malhas que vai valer nota, porém, como não sou muito bom no assunto, queria que alguém checasse para mim se a resposta está correta e, se não estiver, pudesse corrigir, isso iria ajudar muito. Obrigado!

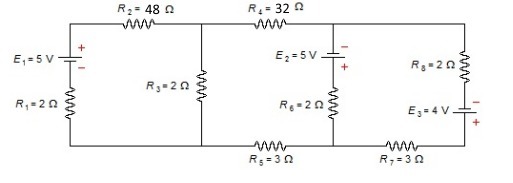

Questão - No circuito abaixo determinar as correntes nos ramos e seus verdadeiros sentidos.

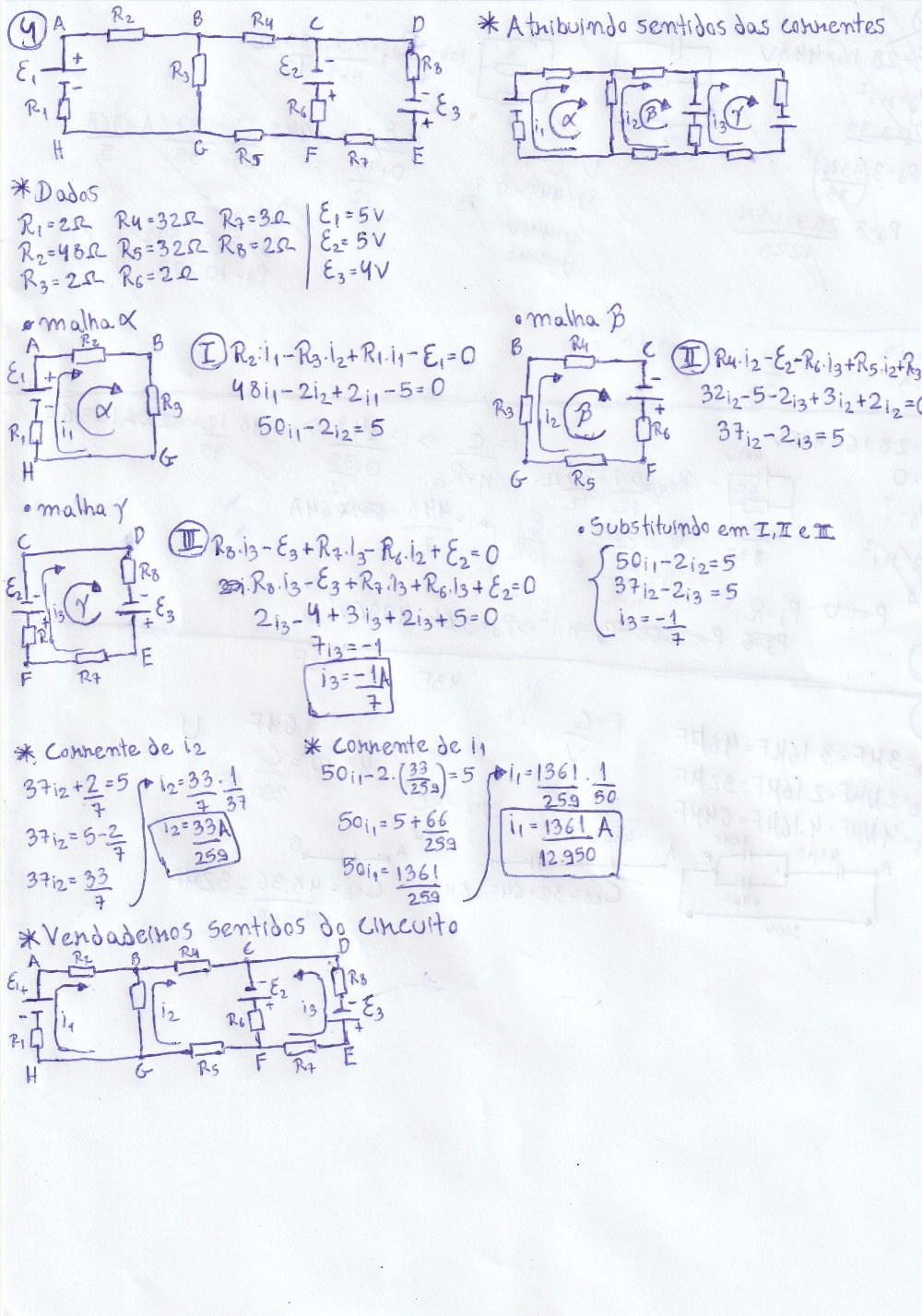

Minha Resolução


[fismatpina]

Você deve lembrar que algumas malhas possuem mais de uma corrente e é necessário considerar ambas atentando ao sinal de acordo com o sentido adotado!

WhatsApp Image 2017-10-06 at 14.06.09.jpeg (136.07 KiB) Exibido 2610 vezes

Os valores que encontrei foram:

[tex3]i1 = \frac{1411}{13960}A[/tex3] (sentido horário)

[tex3]i2 = \frac{893}{6980}A[/tex3] (sentido horário)

[tex3]i3 = \frac{-371}{3490}A[/tex3] (sentido anti-horário)

Acredito que não errei nenhuma conta (conferi no Wolfram), espero que ajude!

[Romariorx15]

Você deve lembrar que algumas malhas possuem mais de uma corrente e é necessário considerar ambas atentando ao sinal de acordo com o sentido adotado!

WhatsApp Image 2017-10-06 at 14.06.09.jpeg

Os valores que encontrei foram:

[tex3]i1 = \frac{1411}{13960}A[/tex3] (sentido horário)

[tex3]i2 = \frac{893}{6980}A[/tex3] (sentido horário)

[tex3]i3 = \frac{-371}{3490}A[/tex3] (sentido anti-horário)

Acredito que não errei nenhuma conta (conferi no Wolfram), espero que ajude!

Muito obrigado! De verdade mesmo! Você me ajudou bastante
