Física III ⇒ (ENEM 2017 - Prova Verde) Eletrodinâmica Tópico resolvido

[britneyspears]

Durante a reforma da sua residência, um casal decidiu que seria prático poder acender a luz do quarto acionando um interruptor ao lado da porta e apagá-la com outro interruptor próximo à cama. Um eletrotécnico explicou que esse sistema usado para controlar uma lâmpada a partir de dois pontos é conhecido como circuito de interruptores paralelos.

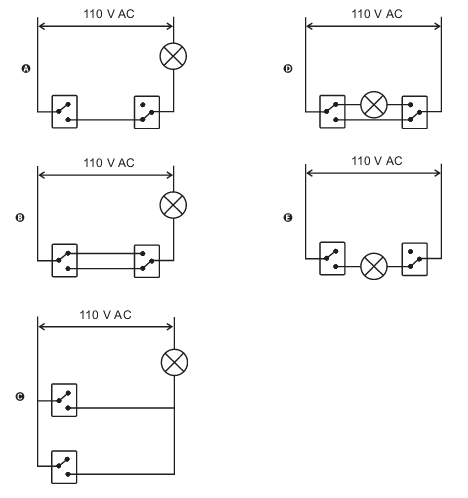

Como deve ser feita a montagem do circuito da lâmpada no
quarto desse casal?


Gostaria de saber qual é o raciocínio usado para resolver essa questão.

Gabarito: Letra B

[Brunoranery]

Olá,

A lâmpada tem que estar em série com os dois interruptores, pois em paralelo, quando você ligar um dos interruptores, não tem como desligar pelo outro, pois a corrente vai continuar passando pela lâmpada, pois teremos o circuito formado e os elétrons indo ordenadamente de A para B, supondo que sejam 2 pontos que estão um no início e outro no fim do circuito. Logo, vamos eliminar a c.
A lâmpada não pode estar entre os dois interruptores, pois precisará dos dois ligados para a corrente passar por ela. É só imaginar um labirinto e o fluxo da corrente. Para dar certo o projeto, temos que ter um interruptor que liga e desliga e outro que faz o mesmo. Logo, eliminamos a d) e a e).

Agora o aspecto final. Olhando a b, vemos que há duas possibilidades para que a corrente prossiga. Quando você desliga um interruptor de um canal, ele se conecta ao outro. Caso você ligue o outro interruptor, vai ligar no outro canal. Nesse caso, podemos tanto desligar pelos dois interruptores quanto ligar a lâmpada. Só observar o movimento das chaves e o que seria ideal caso você quisesse instalar dois interruptores.

[IGFX]

vou ler de novo , pois não entendi sequer a questão...

vcs podem me enviar um link do youtube explicativo sobre o assunto ?

[lorramrj]

Esse tipo de sistema é chamado de "Three way".

[Brunoranery]

vou ler de novo , pois não entendi sequer a questão...

vcs podem me enviar um link do youtube explicativo sobre o assunto ?

IGFX, dessa vez eu usei a lógica para responder. Pergunte-se: o que você gostaria colocando 2 interruptores para uma lâmpada? Poder acender por um e apagar por outro e vice versa. Além disso, acender e apagar pelo mesmo interruptor como de costume. Agora veja que o circuito tem que estar fechado para que a lâmpada acenda. Veja cada caso e pense: se eu ligar esse interruptor, passará corrente para acender? Imagine os elétrons como pessoas e a o interruptor como pontes. Se ele está aberto, não tem como passar, logo não terá a lâmpada acendendo.

[VctMR]

https://www.youtube.com/watch?v=a6__0-d6ocU
