Física III ⇒ Curto-circuito Tópico resolvido

[jvmago]

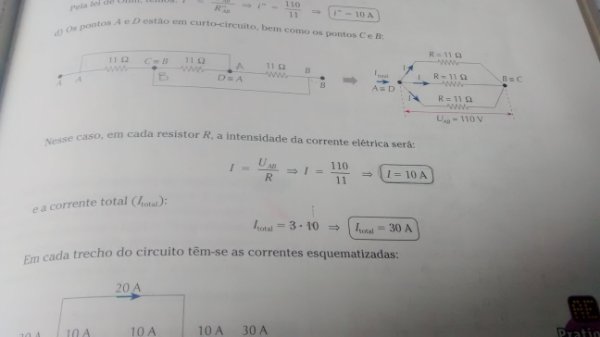

Qual a idéia por trás desse curto circuito? Estou com uma dificuldade imensa em entender a montagem pós o curto

[MateusQqMDMOD]

E aí, mago.

A ideia é enxergar que alguns pontos possuem o mesmo potencial porque há fios sem resistências ligando-os.

Depois que voce vê isso, basta perceber agora que cada resistência de [tex3]11 \, \ohm[/tex3] está entre os mesmos potenciais, ou seja, podem ser representadas ligadas em paralelos. Entende ?

[jvmago]

E aí, mago.

A ideia é enxergar que alguns pontos possuem o mesmo potencial porque há fios sem resistências ligando-os.

Depois que voce vê isso, basta perceber agora que cada resistência de [tex3]11 \, \ohm[/tex3] está entre os mesmos potenciais, ou seja, podem ser representadas ligadas em paralelos. Entende ?

BOM DIA MAN, e como eu posso garantir que eles estão entre os mesmos potenciais?? levando uma surra aqui

[MateusQqMDMOD]

Então, olha a imagem menos poluída:


Veja que a diferença de potencial em qualquer resistor é a mesma: [tex3]\text{V}_{\text{p}} - \text{V}_{\text{q}}.[/tex3]

[jvmago]

AGORA SIIIIIM eu não estava compreendendo como aconteciam as marcações dos pontos mas agora tudo faz sentido!! Muito obrigado mano!!

[MateusQqMDMOD]

heheh é bem chatinha mesmo.

Lembro que a primeira vez que vi essa questão há alguns anos penei um pouquinho pra entender também.
