Física III ⇒ circuito eletrico II Tópico resolvido

[hinata]

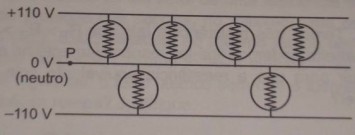

O esquema mostra três fios entre os quais se ligam alguma lâmpadas iguais.


a) qual a tensão aplicada às lâmpadas quando o fio neutro está ligado?

Resposta

---

[tex3]110V[/tex3]

b) se o fio neutro quebra no ponto [tex3]P[/tex3], qual a tensão que será aplicada às lâmpadas de baixo?

Resposta

---

[tex3]147V[/tex3]

[Thales Gheós]

Quando o neutro está ligado há dois paralelos (o de cima e o de baixo), ambos a [tex3]110V[/tex3] cada.

Com o neutro rompido:

- o paralelo de cima tem resistência equivalente a [tex3]\frac{R}{4}[/tex3]

- o paralelo de baixo tem equivalente a [tex3]\frac{R}{2}[/tex3]

- a equivalente do circuito fica [tex3]\frac{3R}{4}[/tex3]

- a corrente é [tex3]\frac{V}{R}=\frac{4.220}{3R}[/tex3]

- a tensão aplicada no paralelo de baixo é [tex3]V=\frac{R}{2}\cdot\frac{4.220}{3R}\rightarrow\,147V[/tex3]
