Física III ⇒ (MEDICINA UNINOVE 2018) Corrente Elétrica Tópico resolvido

[BiaMayumi]

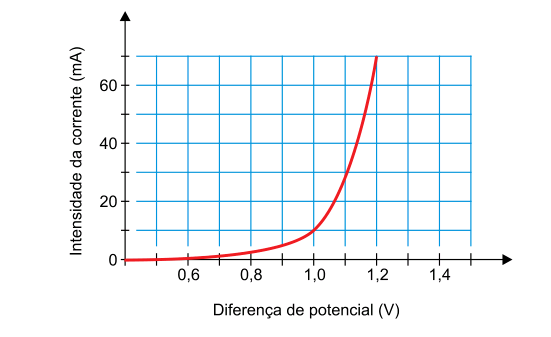

O gráfico mostra a intensidade da corrente elétrica que percorre um LED em função da diferença de potencial entre seus
terminais


a) Supondo que uma bateria de biocélulas aplique uma diferença de potencial de 1,0 V entre os terminais de um desses LEDs, determine a intensidade da corrente elétrica, em ampères, que o percorre.
b) Supondo que uma lanterna seja composta por três desses LEDs associados em série e que a bateria de biocélulas aplique no conjunto uma diferença de potencial de 3,6 V, calcule a potência elétrica, em watts, dissipada no conjunto de LEDs.

[AlexandreHDK]

a) Aqui basta ver no gráfico que quando a diferença de potencial (eixo x) é igual a 1V, a corrente (eixo y) é igual a 20mA =[tex3]20.10^{-3}A[/tex3]
b) Colocando 3 leds em série, e supondo que eles sejam iguais, a diferença de potencial será igualmente dividida entre estes leds, ou seja, cada um terá 1,2V aplicados em seus terminais, correspondendo a uma corrente de 70mA, que percorrerá os 3 leds.
A potência do circuito é calculada pelo produto da ddp e a corrente, ou seja, [tex3]1,2V\times 70mA=84mW=84.10^{-3}W[/tex3]
