Física III ⇒ (SIS/UEA 2015) Corrente eletrica Tópico resolvido

[Polímero17]

(SIS/UEA 2015)48.Para a construção de 3 circuitos elétricos, foram entregues
a alguns alunos três resistores e três fontes de tensão para

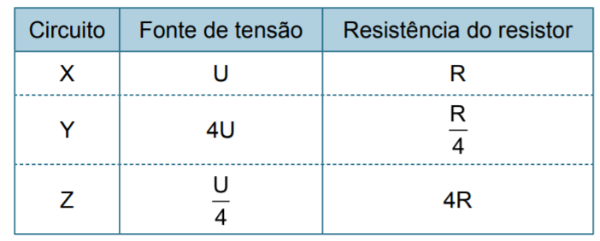

serem usados em uma montagem com base na tabela.


É correto afirmar que a intensidade das correntes elétricas iX, iY e iZ, que atravessam os resistores dos circuitos
X, Y e Z, respectivamente, segue a relação.

(A) [tex3]i_X > i_Z > i_Y[/tex3].
(B) [tex3]i_Z < i_X < i_Y[/tex3].
(C) [tex3]i_X > i_Y = i_Z[/tex3].
(D) [tex3]i_Y = i_X > i_Z[/tex3].
(E) [tex3]i_X = i_Y = i_Z[/tex3].

Resposta

---

b

porque a resposta é a b)?

[Fotoeletrico]

Bora lá!!!!
Em primeiro lugar, essa questão trata-se da primeira lei Ohm U=R.I, U é tensão, R é resistência e I é intensidade de corrente.
Circuitos:
X=> U=R.I=>I=[tex3]\frac{U}{R}[/tex3]
Y=> 4U=[tex3]\frac{R.I}{4}[/tex3]=>I=[tex3]\frac{16.U}{R}[/tex3]
Z=>[tex3]\frac{U}{4}[/tex3]=4R.I=>I=[tex3]\frac{U}{16.R}[/tex3]
Portanto, Y>X>Z ou Z<X<Y
