Física III ⇒ (UFU-2008) Magnetismo: orientação da bússola Tópico resolvido

[joãofw]

A Terra pode ser considerada um grande imã, cujo campo magnético pode ser representado pela figura abaixo.
Um aluno, em determinado local na superfície terrestre, ao tentar medir esse campo magnético, observa que esse
campo, além da sua componente horizontal, apresenta uma componente vertical para cima.
Considerando que os eixos magnético e geográfico da Terra coincidam, pode-se afirmar que esse local situa-se no
A) hemisfério sul geográfico.
B) hemisfério norte geográfico.
C) equador.
D) pólo norte geográfico.

Resposta

---

a

Pessoal, eu não concordei com o gabarito. Para mim, a alternativa correta seria a "c".

[Planck]

E aí, joãofw.

Dê uma olhada nessa representação esquemática:


Note que a bússola é orientada no sentido do campo magnético. Na questão, foi dito que há duas componentes, uma horizontal e uma vertical e para cima. Nesse aspecto, precisamos inferir que, no hemisfério norte geográfico, as componentes verticais do vetor campo magnético serão orientadas para baixo, ao passo que, no hemisfério sul geográfico, as componentes verticais do campo magnético serão orientadas para cima.

No equador, é o único local (de acordo com a imagem da UFU) que o campo magnético possui apenas a componente vertical e para cima.

[joãofw]

Eu fiz a decomposição do vetor campo magnético e não estou encontrando a componente vertical para cima no hemisfério sul

[Planck]

Eu fiz a decomposição do vetor campo magnético e não estou encontrando a componente vertical para cima no hemisfério sul

Observe as representações que fiz:


Hemisfério Norte


Hemisfério Sul

[joãofw]

Ahhhhhh Show de bolaaa, você é o cara! Muito obrigado!!! Mas como eu sou teimoso, quero discutir algo com você. Em relação à imagem do Hemisfério Sul, tente fazer a decomposição do vetor campo magnético da linha de indução que está no canto da imagem. Eu encontrei a vertical para baixo.

[Planck]

Ahhhhhh Show de bolaaa, você é o cara! Muito obrigado!!! Mas como eu sou teimoso, quero discutir algo com você.

De nada!

Em relação à imagem do Hemisfério Sul, tente fazer a decomposição do vetor campo magnético da linha de indução que está no canto da imagem. Eu encontrei a vertical para baixo.

Poderia indicar na imagem?

[joãofw]

Ixi Planck , eu sou um cara da roça kkkk, não sei mexer com essas tecnologias... Mas refere-se à bússola que está abaixo daquela você fez a decomposição dos vetores, ou seja, ela aparece no canto inferior direito da imagem.

[Planck]

Mas refere-se à bússola que está abaixo daquela você fez a decomposição dos vetores, ou seja, ela aparece no canto inferior direito da imagem.

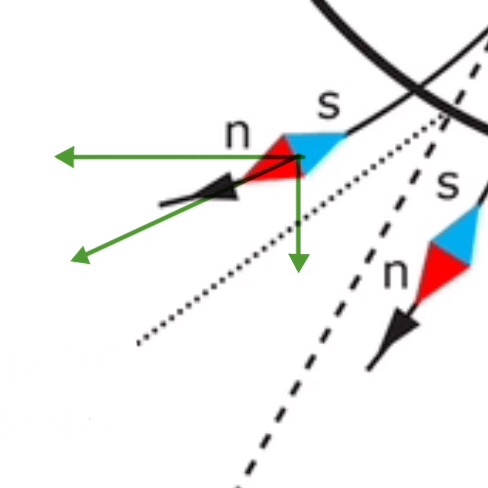

Fiz aqui. Desde fato, observe que o vetor vertical fica orientado para baixo:


Isso acontece devido a região ser próxima ao polo sul geográfico (polo norte magnético). Apesar de estar no hemisfério sul geográfico, isso “buga” a questão!

[joãofw]

Justamente isso, eu travei na hora.

[Planck]

Justamente isso, eu travei na hora.

Note que há uma alternativa que menciona “Polo norte geográfico” e outra que menciona “Hemisfério norte geográfico”, ou seja, a questão (possivelmente) parte da premissa que devemos analisar os polos de modo distinto. Nessa perspectiva, a primeira linha que analisei no hemisfério sul geográfico, poderia ser considerada o limiar com o polo sul geográfico e, desse modo, um limiar para o vetor vertical apontar para cima e depois começar apontar para baixo.
