Física III ⇒ Ufam (2012) - Eletrodinâmica Tópico resolvido

[Albe]

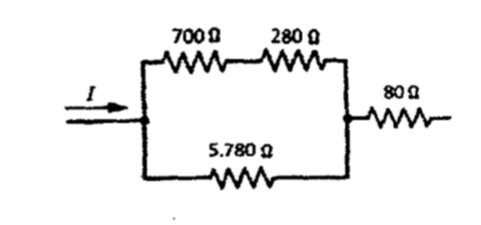

Cada resistor da figura a seguir é um resistor de 5W. Em outras palavras, cada um pode dissipar até 5W de potência sem queimar. O máximo valor da corrente I vale, aproximadamente:


a) 0,35 A
b) 0,30 A
c) 0,25 A
d) 0,10 A
e) 0,07 A

Resposta

---

D

[Planck]

Olá, Albe.

Primeiro, note que a corrente máxima no resistor de [tex3]5 \ 780 \ \ohm[/tex3] pode ser efetuada em função da sua resistência e potência máxima dissipada:

[tex3]\mathrm{
P = R_{5 \ 780 \ \ohm} \ i^2_1 \implies i_1 \approx 0,029 \ A
}[/tex3]

A corrente máxima no ramo superior será obtida pelo resistor de maior resistência, isso impede a obtenção de um valor de corrente superior ao máximo suportado pelo resistor, haja vista que, o resistor de menor resistência seria percorrido por uma corrente máxima superior ao máximo suportado pelo resistor de [tex3]700 \ \ohm.[/tex3] Desse modo, temos que:

[tex3]\mathrm{
P = R_{700 \ \ohm} i^2_2 \implies i_2 \approx 0,084
}[/tex3]

Ou seja, a corrente total será de [tex3]\text i = 0,084 + 0,029 = 0,113 \text { A}.[/tex3] Agora, com certeza a corrente no resistor de [tex3]80 \ \ohm[/tex3] será maior que as demais analisadas, de tal modo que, o valor máximo é de fato, próximo a [tex3]0,113 \text{ A}.[/tex3] Assim, o valor máximo para corrente é próximo de [tex3]0,10 \text{ A}.[/tex3]

[Albe]

Muito obrigado, Plank!! Valeu!!!!!

[Planck]

Muito obrigado, Plank!! Valeu!!!!!

De nada!
