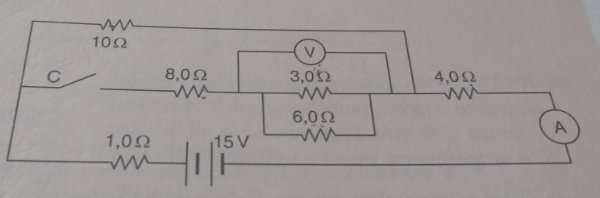

Na figura está representado um circuito elétrico, no qual os instrumentos de medida são ideais. Determine:
A) a leitura registrada no amperímetro, estando a chave C fechada.
B) a leitura registrada no voltinetroy, estando a chave C aberta

: IMG_20200518_164224622_BURST001~01.jpg (32.1 KiB) Exibido 1144 vezes

Resposta

A)1,5 A; B) zero

Pedro900

rippertoru Offline: Mensagens: 494; Registrado em: 23 Mai 2017, 16:46; Localização: Paraíba; Agradeceu: 20 vezes; Agradeceram: 311 vezes

Mai 2020 18 19:14

Re: Geradores elétricos

Mensagempor rippertoru » 18 Mai 2020, 19:14

Mensagem por rippertoru » 18 Mai 2020, 19:14

a)Calcule a resistência equivalente do circuito

[tex3]R_{eq} = 10\Omega[/tex3]

[tex3]I = \frac{15}{10} = 1,5A[/tex3]

b)Ao abrir a chave, a corrente passa a não fluir nos resistores de 8, 6 e 3 ohms, fazendo com que a queda de tensão em seus terminais seja igual a zero, logo, a leitura do voltimetro também será zero.

Sem sacrifício não há vitória.

rippertoru
