Física III ⇒ (FUVEST) Associação de Resistores e Medidas Elétricas

[ale6000]

Boa noite, pessoal, tudo bem?
Por favor, vocês poderiam me ajudar com o exercício abaixo?
Desde já agradeço, abs

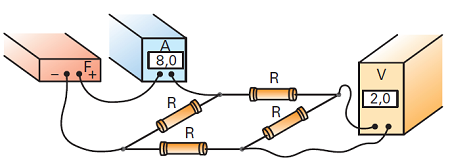

(Fuvest - SP) Considere a montagem da figura, composta por 4 resistores iguais R, uma fonte de tensão F, um medidor de corrente A, um medidor de tensão V e os fios de ligação. O medidor da corrente indica 8 A e o de tensão, 2,0 V. Pode-se afirmar que a potência total dissipada nos 4 resistores é, aproximadamente, de:

(FUVEST) Associação Mista.png (41.16 KiB) Exibido 13871 vezes

a) 8 W.
b) 16 W.
c) 32 W.
d) 48 W.
e) 64 W.

Resposta

---

resposta: alternativa D

[MateusQqMDMOD]

Olá, ale6000.

Esse problema é resolvido pelos autores da coleção "Tópicos de Física". Deixarei a resolução proposta aqui.

Observe o circuito redesenhado:

(FUVEST) Associação de Resistores e Medidas Elétricas transparent.png (29.87 KiB) Exibido 13869 vezes

Como as resistências entre A e B, B e C, C e D são iguais e, além disso, são percorridas pela mesma corrente, temos:

[tex3]\mathrm{U_{AB} = U_{BC} = U_{CD} = 2,0 \, V}[/tex3]

Então:

[tex3]\mathrm{U_{AD} = 2,0 \, V + 2,0 \,V + 2,0 \, V = 6,0 \, V}[/tex3]

Assim, a potência total dissipada na associação é dada por:

[tex3]\mathrm{Pot_{total} = U_{AD} i_{total} = 6,0 \cdot 8,0 \,\,\,\, \Rightarrow \,\,\,\, Pot_{total} = 48 \, W. }[/tex3]

Nota:

Essa resolução está no manual do professor da coleção "Tópicos de Física". Apenas transcrevi.

[ale6000]

MateusQqMD muito obrigada pela ajuda !!!

Me desculpe, não vi que este exercício já estava resolvido no forum.

Por favor, vc pode me ajudar com uma dúvida, que eu ainda não entendi?
por que vc não considera que UAD é igual a 2V?

[MateusQqMDMOD]

Sem problemas, ale6000.

Mas não encontrei esse problema resolvido aqui no fórum Apenas lembrei que já tinha o visto em um dos livros que tenho pelo computador!

A diferença de potencial de 2 V, segundo a imagem do problema, ocorre entre os pontos B e C!! Daí a gente não pode afirmar que [tex3]\mathrm{U_{AD}}[/tex3] é igual a 2 V, entende? Dê uma olhada com cuidado na imagem fornecida pela questão. Acho que você consegue matar olhando direitinho.

[ale6000]

MateusQqMD não estou conseguindo enxergar de jeito nenhum
já sou terrível em física, e achei este exercício o mais difícil da lista
