Circuitos Elétricos - Simetria

Mensagempor AugustoCRF » 29 Abr 2018, 22:44

Mensagem por AugustoCRF » 29 Abr 2018, 22:44

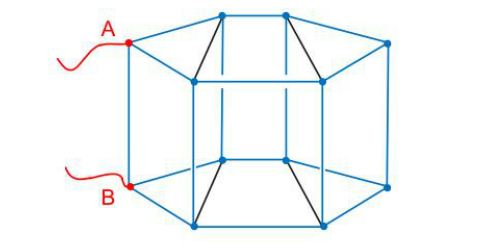

O circuito abaixo mostra um prisma de base hexagonal contendo, ao todo, 22 resistores de mesmo valor R. Determine a resistência equivalente entre os pontos A e B. (Cada segmento contém um resistor R).

: Circuito.png (73.61 KiB) Exibido 1689 vezes

Resposta

26R/45

AugustoCRF

TakeMeDown Offline: Mensagens: 140; Registrado em: 24 Abr 2020, 05:13; Contato:
Contato TakeMeDown

Website YouTube

Mai 2020 26 16:15

Re: Circuitos Elétricos - Simetria

Mensagempor TakeMeDown » 26 Mai 2020, 16:15

Mensagem por TakeMeDown » 26 Mai 2020, 16:15

Ótima questão, mas difícil fazer a resolução por aqui...

Segue o vídeo!

Abs

https://youtu.be/z8U_SHj4Las

Acompanhe o canal: [tex3]\href{https://www.youtube.com/c/GuilhermeCetrangolo}{GuilhermeCetrangolo}[/tex3]

TakeMeDown
