Física III ⇒ Gerador e receptor Tópico resolvido

[FISMAQUIM]

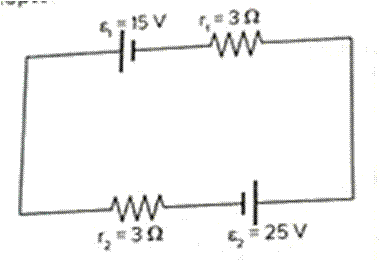

A figura a seguir representa um circuito real em perfeito funcionamento contendo um gerador ligado a um receptor.


a) Qual deles representa o gerador? e1 ou e2?
b) Determine a corrente elétrica no circuito.
c) Determine a ddp nos extremos do gerador e do receptor.

[A13235378]

olá!

a) Pela figura considera-se uma corrente que atravesse no sentido anti-horario.

Assim, como a corrente atravessa do polo negativo para o polo positivo, concluimos que ambos são geradoreS

b) Fazendo um ciclo fechado temos:

E2 - R1 i + E1 - R2 i = 0

i =20/3 A

c) DDP nos extremos é dado por:

U= E - R i (GERADOR) entao voce podera pegar E1 ou E2

U = 25- 3 .20/3

U= 5V
