Física III ⇒ Instrumentos de medidas elétricas

[cbb]

(PUC Rio)

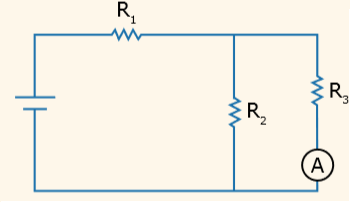

No circuito apresentado na figura, em que o amperímetro A mede uma corrente I = 1,0 A, R1 = 4,0 W, R2 = 0,5 W e R3 = 1,0 W, a diferença de potencial aplicada pela bateria em Volts é
A) 9.
B) 10.
C) 11.
D) 12.
E) 13.

Resposta

---

E

[A13235378]

Como R2 e R3 estão em paralelos , U entre elaS será igual.

Aplicando lei de ohm em cada uma delas:

I2.R2=I3.R3 , temos que I2= 2A.

Assim pela continuidade da corrente, a corrente I1 que passa em R1 e que passa pelo gerador será de 2+1= 3A.

Fazebdo resistencia equivalente total, temos que R2 e R3 estao em paralelos:

Req= R' = 1/3 ohm.

R' e R1 estao em series,

Req= R'' = 13/3 ohm.

usando a lei das malha no final:

E-R'' I = 0

E= 13V
