Física III ⇒ Curto circuito Tópico resolvido

[Madu1]

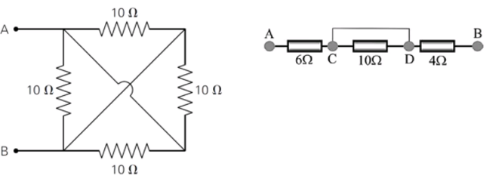

Por que a primeira imagem não representa um curto circuito, sendo que o fio que passa pelo meio não tem resistência


[A13235378]

Olá:

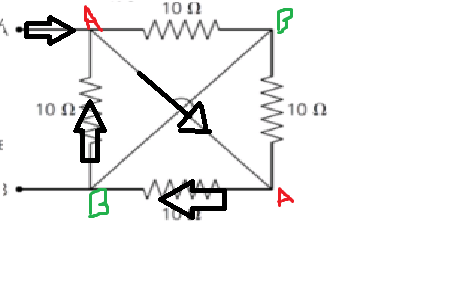

Perceba que nao estará em curto pois passará corrente em todas as resistencias de 10 ohm que aliás estão todos em paralelo.

Sem título.png (28.4 KiB) Exibido 1621 vezes

[Madu1]

Me confundi com o seguinte pensamento: sempre que não houver resistência, a corrente "tem preferência" por passar por este caminho. Assim, interpretei que a corrente passaria pelo fio do meio e, posteriormente pelos dois resistores de 10 OHM. Por que não?

[A13235378]

Me confundi com o seguinte pensamento: sempre que não houver resistência, a corrente "tem preferência" por passar por este caminho. Assim, interpretei que a corrente passaria pelo fio do meio e, posteriormente pelos dois resistores de 10 OHM. Por que não?

Quando voce disse que a corrente prefere passar em caminhos que nao tem resistencia, voce está correta , mas tem dois fatos da questao que mostram que as duas resistencias de cima nao estao em curto:

1) Devido a presença do fio BB que provoca uma diferença de potencial nao nula para cada resistor
2) Devido ao fato do fio AA estar acima do plano , ou seja nao interfere no curto circuito

[Madu1]

Desculpe-me pela insistência. Mas ainda fiquei com uma dúvida:
Entendi que todos os resistores estão submetidos a uma DDP, o que anula a possibilidade de curto, certo?

Uma vez que a corrente tem "preferência" por passar onde a resistência é muito baixa, por que não se limitou a este caminho?


[A13235378]

Pois a corrente se distribue , ou seja quando passa por um nó onde encontra varios caminhos , ela se divide

[Madu1]

Muito obrigada pela ajuda e paciência!!
