Física III ⇒ Curto circuito Tópico resolvido

[Madu1]

Estou com um pouco de dificuldades em curto circuito:

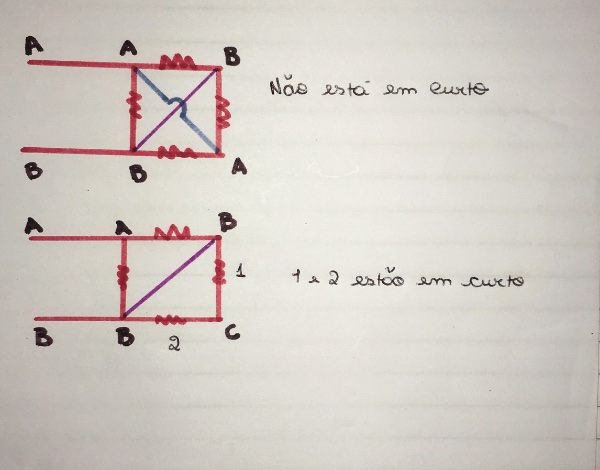

1) Não consegui entender os circuitos da foto anexada
2) No curto é necessário que a haja um fio com resistência desprezível, de modo que a ddp seja 0, fazendo com que toda a corrente passe por ele. O que fico em dúvida é: para que se tenha passagem de corrente é necessário a existência de uma ddp, então por que no curto isso acontece?

[undefinied3]

Qual a sua dúvida quanto às figuras? Vejo que já foi colocado nome aos nós, resta simplificar o circuito.

No primeiro, note que entre os pontos A e B tem-se 4 resistores em paralelo (pois cada um deles, nesse quadrado, está sujeito a uma DDP de [tex3]V_A-V_B[/tex3].

No segundo, também já foi marcado com o mesmo nome os pontos que estão sobre a mesma DDP. Reparamos que temos dois resistores em paralelo entre A e B (o de cima e o da esquerda). Analisando o resistor da direita e o de baixo, percebemos que suas extremidades estão sujeitas à mesma voltagem [tex3]V_B[/tex3], então não tem como passar corrente, pois [tex3]U=Ri \rightarrow V_B-V_B=Ri \rightarrow i=0[/tex3].

Isso que significa, em exercícios, "estar em curto". Não há ddp em alguma região do circuito. Note que ddp é DIFERENÇA de potencial, ou seja, quando se dá nome aos nós, vemos que ambas extremidades estarão a um mesmo potencial, de maneira que não haverá diferença de potencial.

Mas isso é num circuito ideal, onde o fio não tem resistencia. Por isso que podemos dar o mesmo nome para nós que estão ligados e não passam por resistores (como é o caso dos dois nós com voltagem B no segundo exemplo).

Aí vem a sua pergunta: para que se tenha passagem de corrente, é necessário a existência de uma ddp, então por que a corrente passa por ali?
Ora, pra responder isso, vemos que o circuito ainda tem outro pedaço. A corrente passa, naquele segundo caso, pelo fio de cima de uma diagonal a outra, pois existe ddp, não nesse trecho, mas de A para B, no resistor de baixo.

Mas na vida real, se você liga um fio de "resistência desprezível", como por exemplo um clipe na tomada (não faça isso :lol), você vai ouvir um estouro, vai tomar um breve choque, provavelmente se queimar e o disjuntor da sua casa vai cair. Por quê isso?
Ora, porque um curto, "na vida real", é na verdade uma passagem de corrente muito maior do que o devido, que ocorre por fechar um circuito com resistência muito baixa. No caso, você fechar um circuito da sua tomada com um metal condutor, de resistência muito baixa, irá fazer com que valha [tex3]U=Ri[/tex3], com uma resistência muito baixa, a corrente terá que ser monstruosa para atingir a voltagem da rede elétrica. E aí essa corrente, por efeito joule, esquenta muito rápido, vai dilatar o material no disjuntor e a chave vai cair, pois não era pra existir uma corrente tão alta a ponto do material que cuida da chave do disjuntor dilatar tanto.

Então é só uma questão de idealidade vs realidade.

[Madu1]

Analisando o resistor da direita e o de baixo, percebemos que suas extremidades estão sujeitas à mesma voltagem VBVB

Exatamente neste ponto que fico em dúvida, e existência do ponto C não influencia?

A respeito das imagens, fiquei em dúvida de porque a primeira não estava em curto e a segunda sim. Entendi, por sua explicação, que funcionaria como se a corrente "buscasse" DDP e na primeira imagem não se tem um curto porque mesmo com os fios sem resistores, estes não são capazes de criar pontos, nos resistores do circuito, cuja ddp fosse 0. Certo?

[undefinied3]

"Exatamente neste ponto que fico em dúvida, e existência do ponto C não influencia?"

Vou te ajudar a concluir que não.

Suponha que a corrente vá de B para C. Então [tex3]V_B>V_C[/tex3].

Depois a corrente teria que ir de C para o outro B, e então [tex3]V_C>V_B[/tex3], o que gera um absurdo.

Ou então você percebe que os dois resistores ali estão em série, e o resistor equivalente se torna 2R. Assim, esse resistor de 2R está sujeito ao mesmo potencial [tex3]V_B[/tex3] nas extremidades, de modo que não há ddp.

E é basicamente isso que você disse sim. Na primeira imagem, o fio só está mascarando o circuito, fazendo a corrente ter que percorrer um caminho estranho, mas no fundo são só quatro resistores em paralelo, pois o que importa é a voltagem em cada extremidade do resistor. Se, após percorrer um fio sem resistência, como é o caso daqueles fios na diagonal, houver diferença de potencial em algum trecho posterior, então o fio irá percorrer esse fio sem resistência devido ao restante do circuito.

[Madu1]

Muito obrigada!!!
