Física III ⇒ (Hexag)Eletrodinâmica Tópico resolvido

[BrunoAlves]

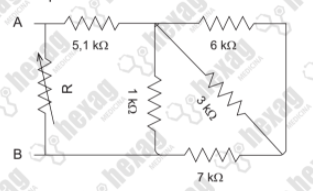

As protoboards são placas que simulam circuitos elétricos e são muito úteis para o aprendizado em laboratórios de circuitos. Em uma prática, o aluno utilizou-se de diverso resistores diferentes, sendo um deles de resistência variável (reostato). O professor pediu que se fosse obtida uma resistência equivalente de 5 kW entre os terminais A e B.


Sendo assim, para qual valor de R o reostato deve ser
ajustado?
A 30 Ω
B 5,1 kΩ
C 0,03 MΩ
D 3 kΩ
E 30 mΩ

Boa tarde, senhores. Eu tenho uma pequena dúvida apenas nesse parte(Depois de redesenhar uma parte do circuito), por que, necessariamente, a resistência equivalente do resistor de 9 kΩ e 1 kΩ esta em série com resistor de 5,1 kΩ? Digo, oque me garante que não esteja em paralelo?


Resposta

---

gac c

[jedi]

Boa tarde

Para dois resistores estarem em paralelo seus dois terminais tem que estar conectados, pela figura, podemos notar que o resistor equivalente 9K//1K tem apenas um de seus terminais ligado a um dos terminais do resistor de 5,1 K, o outro terminal esta conectado no ponto B enquanto o outro terminal do resistor de 5,1K esta conectado em A.

[BrunoAlves]

Valeu, @jedi
