Física III ⇒ Instrumentos de medidas elétricas

[Auto Excluído (ID:20047)]

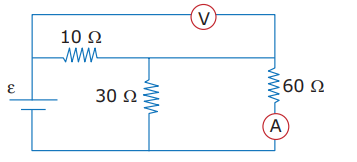

(Unifor-CE–2008) No circuito elétrico alimentado pela
fonte ε, tem-se três resistores com os valores de
resistência indicados e dois instrumentos de medida
considerados ideais.

unifor quest.png (12.71 KiB) Exibido 3662 vezes

Se a leitura do amperímetro é 0,50 A, o voltímetro marca,
em volts,
A) 45. B) 35. C) 25. D) 20. E) 15.

[LucasPinafiMOD]

Note que se no resistor de 60 passa 0,50 A, então no de 30 só pode passar 1,0 A.
Sendo assim, a corrente total que passa pelo resistor de 10 é 1 + 0,5 = 1,5 A.
A ddp no resistor de 10 será igual à ddp medida por V, assim U = 10 * 1,5 = 15 V.

[Emanuelly]

Oi!
O resistor de 10 e o de 30 não estão em série? Se sim, a corrente entre eles não deveria ser a mesma? Fazendo com que U:10.1=10. Pq eu não posso considerar assim?
Obrigada!

[felix]

I) NÃO ESTÃO EM SÉRIE! OBSERVE QUE EXISTE UM NÓ ENTRE ELES. O RESISTROR DE 30 OHMS ESTÁ EM PARALELO COM O DE 60 OHMS.
