Física III ⇒ Associação de baterias Tópico resolvido

[CarlGauss95]

Como calcular a diferença de potencial gerada por uma associação em paralelo de baterias com diferentes "ddps"?

[deBroglie]

Olá, CarlGauss95.
=>Na associação em paralelo, é fundamental que todos os geradores tenham força eletromotriz IGUAIS, caso contrário, os geradores de menor f.e.m. se comportariam como receptores (consumindo a energia produzida pelo gerador), o que não é o que queremos. Assim, Eeq = E1= E2= E3 ... . Como na associação de resistores em paralelo, a corrente equivalente será igual à soma das correntes que passam pelos geradores: ieq = i1 + i2 + i3 ... . Quanto às resistências internas, utilizamos a fórmula 1/req = 1/r1 + 1/r2 + 1/r3 ... .

Com base nas equações dadas acima, é possível construir a equação da d.d.p do gerador equivalente:
Veq = Eeq - req . i


Fonte : InfoEscola

[CarlGauss95]

Olá, deBroglie.
Então se, por exemplo, duas baterias de 9V e uma 4.5V estiverem associadas em paralelo, a ddp gerada pela associação é menor do que 9V?

[deBroglie]

CarlGauss95, creio que nesse caso haveria apenas um gerador (bateria) , que seria o de maior força eletromotriz ( o de 9 V) , já o de menor força eletromotriz ( o de 4,5V) se comportaria como um receptor, não havendo portanto associação de geradores (e portanto não havendo ,nesse caso, ddp equivalente, e sim simplesmente uma ddp do gerador e uma do receptor ), se trataria na verdade de um circuito gerador/receptor . Poderíamos descobrir ,nesse caso, o que quiséssemos por meio das leis de Kirchhoff .

[CarlGauss95]

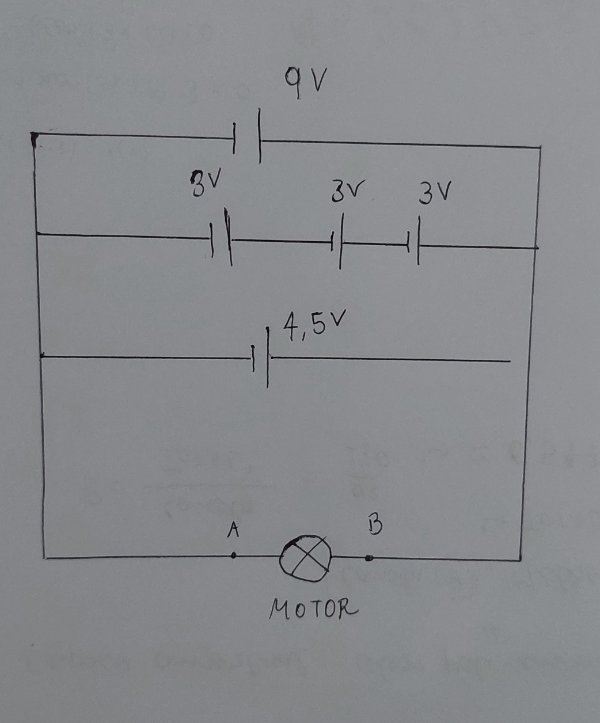

deBroglie, nesse caso da figura, qual a ddp nos terminais A e B do motor?

[deBroglie]

Para o cálculo da tensão elétrica entre dois pontos ,basta aplicar a Lei de Ohm generalizada , em que :
[tex3]U_{ab}=\sum{R}.i -\sum{E}[/tex3] , para isso precisaria da corrente , da resistência interna do motor (receptor) e de sua força eletromotriz ,ou como se trata de um receptor podemos simplesmente aplicar a equação do receptor : [tex3]U=E'+r'.i[/tex3]
