Questão sobre circuito

Mensagempor sherbright » 03 Dez 2021, 18:29

Mensagem por sherbright » 03 Dez 2021, 18:29

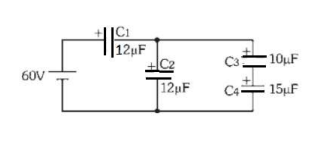

Considere o circuito seguinte, formado por diversos capacitores ligados em série e em paralelo. Determine:

a) a capacitância equivalente do circuito;
b) a carga Q fornecida pela fonte ao circuito;
c) a carga q1 e a tensão V1 no capacitor C1;
d) a carga q2 e a tensão V2 no capacitor C2.

Anexos

: 2.png (13.29 KiB) Exibido 591 vezes
