Física III ⇒ Corrente/Tensão Induzida por imã

[FelipeRB]

Em um experimento, um ímã percorre a trajetória reta AB, com velocidade constante, atravessando uma espira metálica conectada a um voltímetro, como mostra a Figura abaixo.

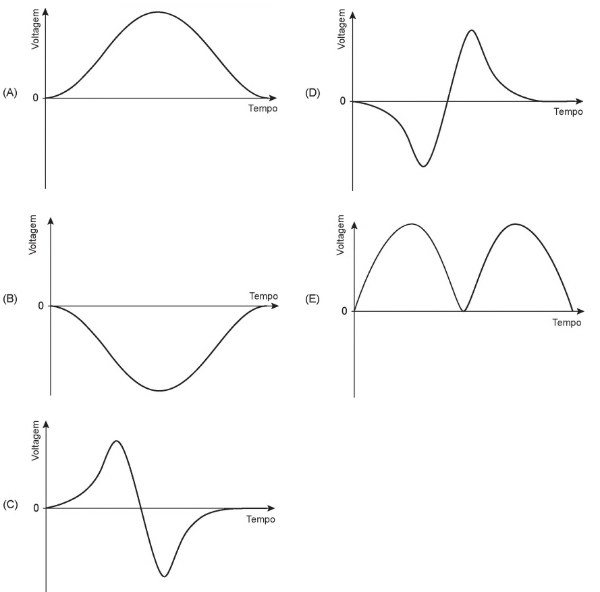

A voltagem indicada pelo voltímetro ao longo da trajetória do ímã é aproximadamente representada pelo seguinte gráfico:


Resposta

---

Resposta: Inicialmente o gabarito era C. Depois foi alterado pela banca para D.

No meu entender, deveria ser letra C, pois de acordo com a regra da mão direita, quando o imã se aproxima com o polo Norte cria-se na espira um campo magnético que se opõe às linhas de campo do imã, originando uma corrente no sentido horário (observando de B⇒A), saindo do positivo para o negativo, e estes exercícios consideram sempre o sentido convencional da corrente, do positivo para o negativo, nunca o sentido real. Quando o imã começa transpassar o sentido inverte, fazendo a corrente fluir do negativo para o positivo.

Considerando que as linhas de campo do imã estão representadas em vermelho e que as linhas de campo do campo magnético da corrente induzida na espira estão representadas em azul, não concordam que de acordo com a lei de Lenz o sentido de corrente na espira deve ser, olhando de B para A no sentido horário, conforme representado em verde? E que neste caso a corrente flui então do Positivo (+) para Negativo (-) (Letra C)?

Afinal, a Lei de Lenz diz que a corrente induzida produz um campo magnético que se opõe ao campo magnético que está lhe dando origem. Como as linhas de campo do imã apontam em sentido de B, as linhas de campo induzidas devem apontar em sentido de A. Respeitando a Lei de Lenz, durante a aproximação do imã a corrente deve ser a indicada em verde. Por isso insisto no Gabarito Letra C!

Tentei inserir uma imagem que desenhei no spoiler, mas não deu certo infelizmente. Então vou deixá-la aqui em baixo mesmo:


Leiam meu raciocínio no spoiler e me expliquem por favor.
