Física III ⇒ Questão circuito

[Licia73]

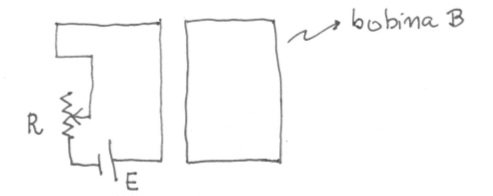

A resistência do lado esquerdo do circuito está sendo aumentada numa taxa constante. Determine o sentido da corrente i induzida ao lado direito do circuito(bobina b).
Justifique a resposta.


[παθμ]

Licia73,

Como o segmento direito do circuito está mais próximo da bobina, o seu efeito para o fluxo na bobina B será o mais relevante. Daí, como o sentido da corrente no circuito é anti-horário, veja, pela regra da mão direita, que o sentido do fluxo magnético gerado na bobina B está entrando na página.

Mas, como a resistência está aumentando, a corrente no circuito está diminuindo. Por isso, o sentido da variação do fluxo magnético na bobina está saindo da página. Para se opor a essa variação de fluxo, a corrente induzida na bobina terá o sentido de criar um campo magnético entrando na página, ou seja, a corrente induzida terá sentido horário.
