Física III ⇒ Resistor Tópico resolvido

[ric94626]

Por que o 3 tá em série com o 7
e não o 3 em serie com o 10 ou entao tds em serie?

[cajuADMIN]

Olá, @ric94626.

Isso irá depender de onde que você efetua as medições.

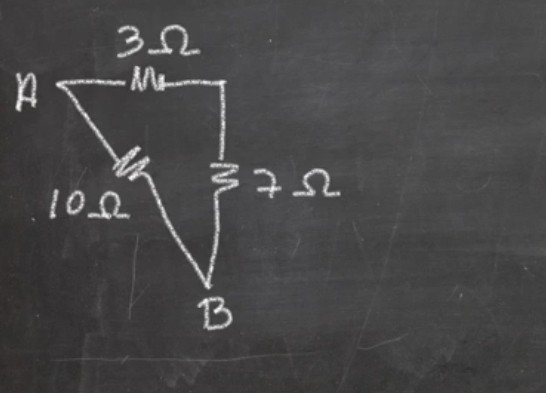

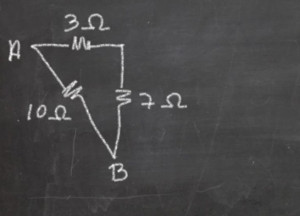

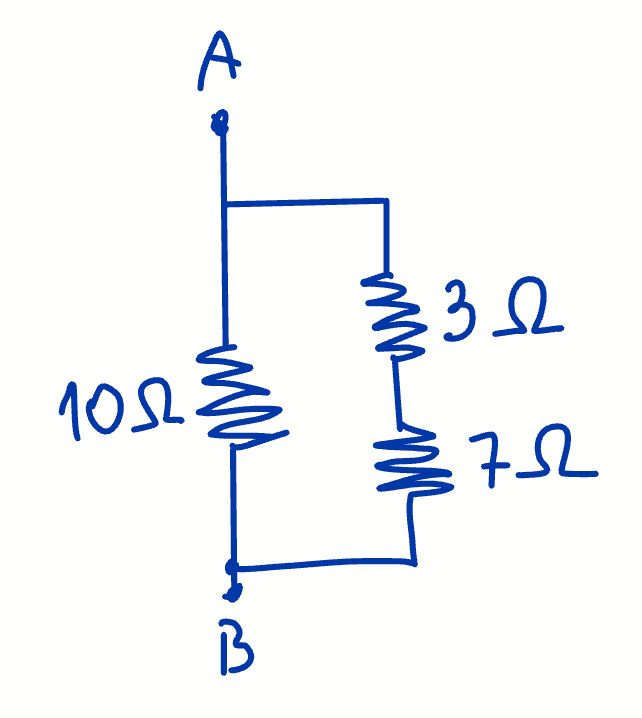

Pelo desenho, como os pontos A e B estão marcados na imagem, provavelmente a medição está sendo feita nesses pontos. Ou seja, podemos redesenhar o circuito da seguinte forma:

Veja que os resistores de 3 e 7 ohms estão em série. E a resistência equivalente desses resistores em série está em paralelo com o resistor de 10 ohms.

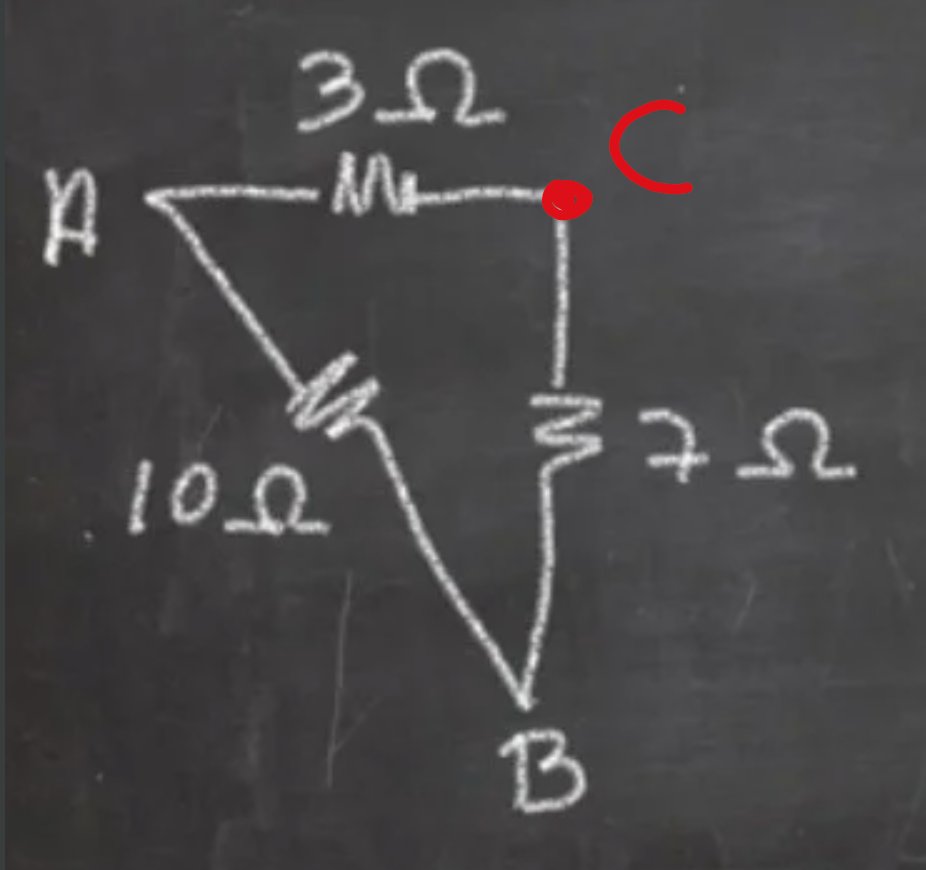

Agora, se a medição fosse feita nos pontos C e B:

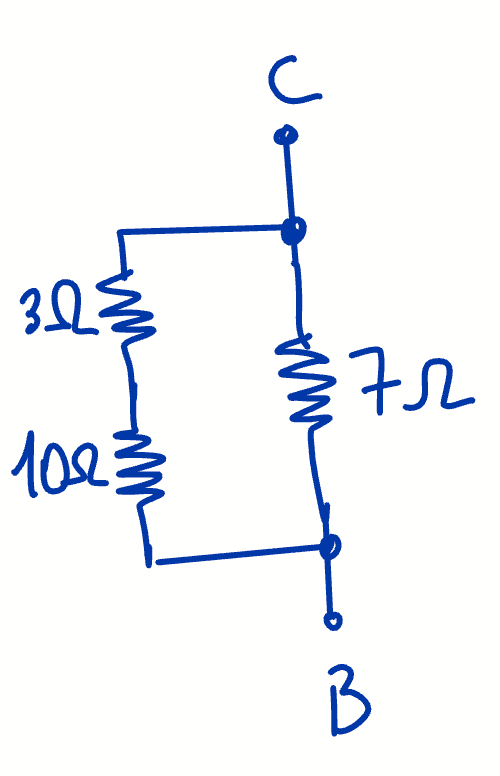

Poderíamos redesenhar o circuito da seguinte forma:

Daí, nesse caso, os resistores de 3 e 10 ohms que estão em série e o resultado desses em série que estará em paralelo com o de 7 ohms.

Portanto, devemos saber como o circuito está sendo medido pra concluir quem está em série com quem e quem está em paralelo com quem. E refazer o desenho é uma técnica que ajuda muito a identificar essas situações.

Grande abraço,
Prof. Caju
