Óptica - Associação de espelhos

Mensagempor tailanfelix » 28 Dez 2014, 20:20

Mensagem por tailanfelix » 28 Dez 2014, 20:20

Um espelho plano está colocado em frente a um espelho côncavo, perpendicularmente ao eixo principal. Uma fonte luminosa A, centrada no eixo principal entre os dois espelhos, emite raios que se refletem sucessivamente sobre os dois espelhos e formam sobre a própria fonte A uma imagem real da mesma. O raio de curvatura do espelho é 40 cm e a distância do centro da fonte A até o centro do espelho esférico é de 30 cm. A distância d do espelho plano até o centro do espelho côncavo é,
01) 20cm
02) 30cm
03) 40cm
04) 45cm
05) 50cm

consegui achar a distância da imagem ao espelho côncavo porém não consigo terminar a questão, alguém pode demonstrar a situação em um desenho e resolver a questão? Abraços

tailanfelix

Usuário Excluído 30973

Abr 2025 25 01:20

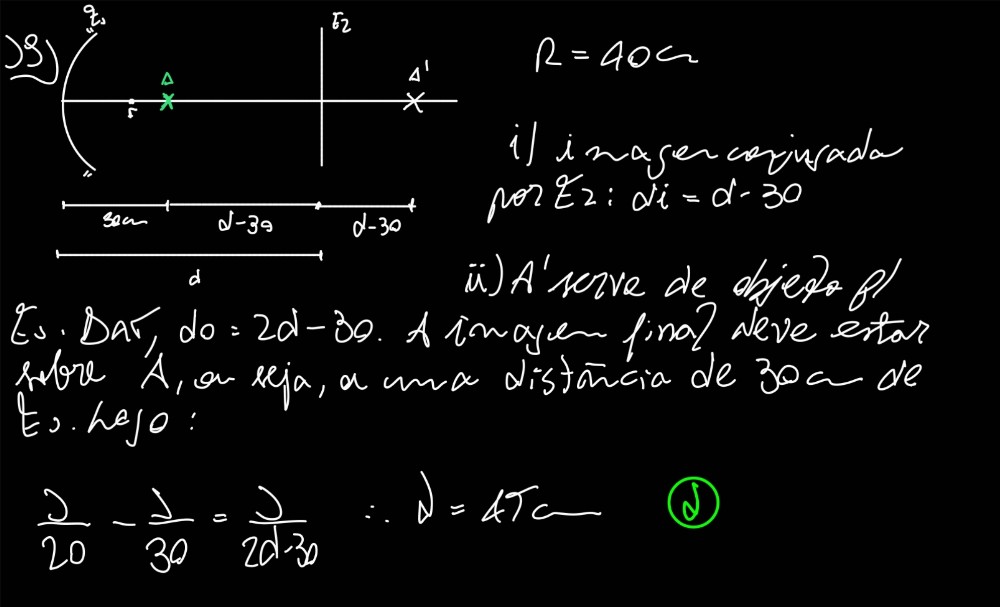

Re: Óptica - Associação de espelhos

Mensagempor Usuário Excluído 30973 » 25 Abr 2025, 01:20

Mensagem por Usuário Excluído 30973 » 25 Abr 2025, 01:20

Usuário Excluído 30973
