Física II ⇒ Refração da luz e dioptro esférico — Unifesp 2007

[heitkrr]

UNIFESP 2007 — CONHECIMENTOS GERAIS

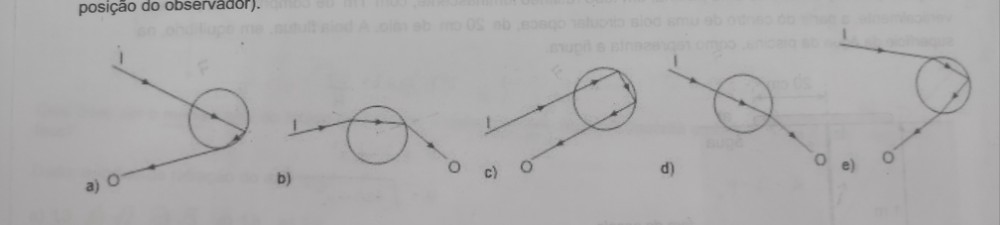

O arco íris resulta da dispersão da luz do Sol quando incide nas gotas praticamente esféricas da água da chuva. Assinale a alternativa que melhor representa a trajetória de um raio de luz em uma gota de água na condição em que ocorre o arco-íris (I indica o raio incidente, vindo do Sol, o círculo representa a gota e O indica a posição do observador).

Alguém sabe dizer o porquê não pode ser a letra B? Não vejo contradições. Obrigado.
Gabarito:

Resposta

---

Letra E

[erihh3]

Você precisa ter 2 principais ideias nessa questão:
a) a gota é um círculo e, com isso, e todo o ponto perpendicular a superfície (Normal) passa pelo centro do círculo
b) em uma condção ideal, o ângulo de incidência na gota deve ser igual ao ângulo de refração na saída da gota. Isso por tratar-se de um círculo e pelo meio de entrada e de saída final serem os mesmos.

Obs: posso mostrar a afirmação b para você se achar necessário.

Respondendo a pergunta com o conhecimento acima:
a) errada, pois o raio deveria passar direto pela gota (sem refração). O ângulo de incidência é 90º, o ângulo de saída também deve ser
b) Errada. O ângulo de saída deveria ser igual ao de incidência.
c) Errada. Não há refração na entrada da gota
d) Errada. Deveria passar direto.
e) Pode estar correta. Ângulo de saída parece igual ao ângulo de refração

[heitkrr]

Eu entendo o que você disse sobre o ângulo incidente em uma esfera ser igual o ângulo emergente, mas na imagem parecem bem semelhantes. Inclusive, a figura é parecida com a imagem de outra questão de refração:
