Física III ⇒ Associação de Resistores - Dúvida sobre o Gabarito

[CptCutler]

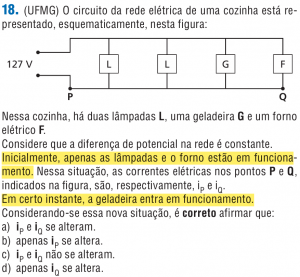

O Gabarito é LETRA B

Por qual motivo o Gabarito é B ?

[al171]

Podemos pensar nas lâmpadas como resistores de resistência [tex3] R_L [/tex3], na geladeira como um resistor [tex3] R_G [/tex3] e no forno como um resistor [tex3] R_F [/tex3].

Inicialmente, somente os resistores [tex3] R_L [/tex3] e [tex3] R_F [/tex3] estão funcionando, de modo que a corrente no ponto P é a soma das correntes que passa por esses elementos em paralelo (2 lâmpadas em paralelo com o forno) pela primeira Lei de Kirchhoff:
[tex3]
i_P = \frac{V}{R_L} + \frac{V}{R_L} + \frac{V}{R_F}
[/tex3]
Adicionalmente, nessa situação, a corrente [tex3] i_Q [/tex3], que é a corrente que passa pelo forno, é dada por
[tex3]
i_Q = \frac{V}{R_F}
[/tex3]

Posteriormente, a geladeira entra em funcionamento (antes, estava inativada), de modo que a corrente no ponto P passa a ser:"
[tex3]
i_P' = \frac{V}{R_L} + \frac{V}{R_L} + \frac{V}{R_G} + \frac{V}{R_F} = \frac{V}{R_G} + i_P
[/tex3]
ao passo que a corrente no forno continua sendo [tex3] I_Q = \frac{V}{R_F} [/tex3], uma vez que a alimentação de 127 V (que foi designada por mim como a diferença de potencial [tex3] V [/tex3]) é constante.

Dessa forma, a corrente no ponto P, depois da geladeira ser ativada muda, enquanto que a corrente no ponto Q permanece constante.
