Física III ⇒ Circuito Tópico resolvido

[Usuário Excluído 30973]

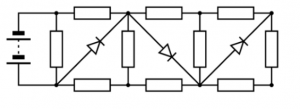

Quantas vezes a corrente através da bateria muda se a polaridade da bateria for invertida? Todos os resistores são idênticos, os diodos são ideais e a resistência interna da bateria é negligenciável.

Não tenho o gab, queria confirmar com alguém. Eu tinha pensando assim:

- Na configuração original:
O diodo mais à esquerda não conduz, o do meio conduz e o da direita também não conduz corrente.

- Quando a polaridade é invertida:
Os diodos que não conduziam, agora conduzem, e o diodo do meio não conduz mais.

- Polaridade variando de +V a -V:
+V -> só um caminho conduz corrente
V=0 -> nenhum caminho conduz
-V -> outro caminho diferente conduz corrente.

Então, a corrente através da bateria mudaria duas vezes. Eu não sei se está certo o que eu pensei, se alguém puder me ajudar, agradeceria.

Outra dúvida, eu interpretei certo o que o enunciado quer dizer com "a corrente muda”?
Eu entendi que é no sentido de quantas vezes o circuito muda de configuração de condução, e não de o valor absoluto da corrente variar (já que ele não mudaria). Achei um pouco ambíguo.

[jedi]

O seu raciocínio sobre a condução dos diodos nas duas configurações esta correto.

Quanto a mudança da corrente, ele esta se referindo à intensidade mesmo. A corrente não fica igual, a configuração do circuito muda o circuito equivalente que a bateria esta alimentando.
