Física III ⇒ resistor

[ric94626]

A ddp nos terminais do resistor de 40 ohms é de :

a)2V
b)3V
c)4V
d)5V
Gab a

Nao entendi por que 20 fica serie e nao parelelo com os outros

[vitorclemente]

Olá!

O resistor de 20 em série com a fonte de tensão fica em série com o paralelo [tex3]60||(20 + 40)[/tex3]. Vamos ver o porquê:

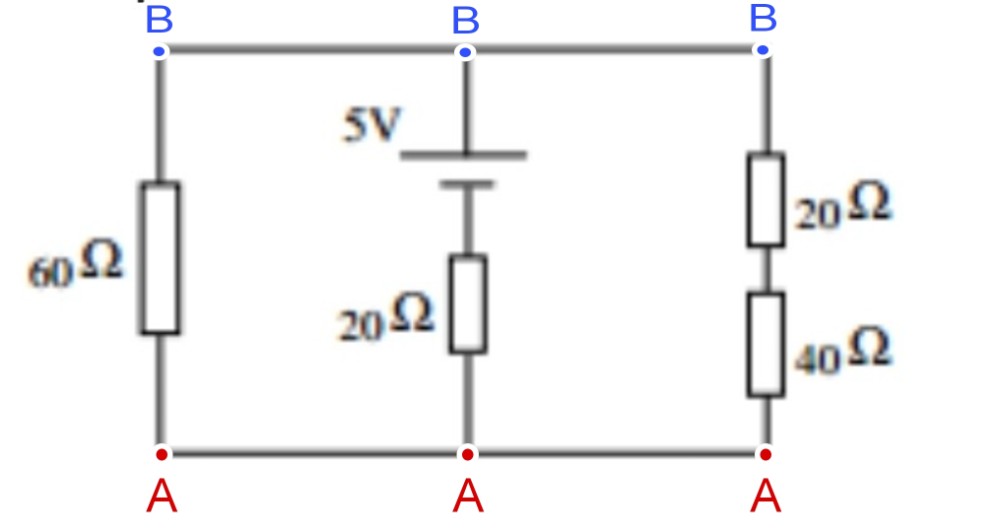

Se dissermos que um ponto é [tex3]A[/tex3], enquanto não houver elementos que causem queda ou aumento de tensão, como resistores e baterias, o potencial continua o mesmo. Então, podemos definir os pontos assim:

Dessa forma, para trabalhar melhor, podemos reescrever o circuito mantendo a mesma configuração, veja:

Feito isso, fica claro que o resistor de [tex3]20\ Ω [/tex3] em série com a fonte de tensão está em série com o paralelo [tex3]60||(20 + 40)[/tex3], certo?

Aí é só resolver no padrão mesmo, [tex3]i = \frac{5}{50} = 0,1\ A[/tex3]. Sendo assim, a ddp sobre o resistor de [tex3]40\ Ω [/tex3] é [tex3]U_{40} = 0,05 × 40 = 2\ V[/tex3].

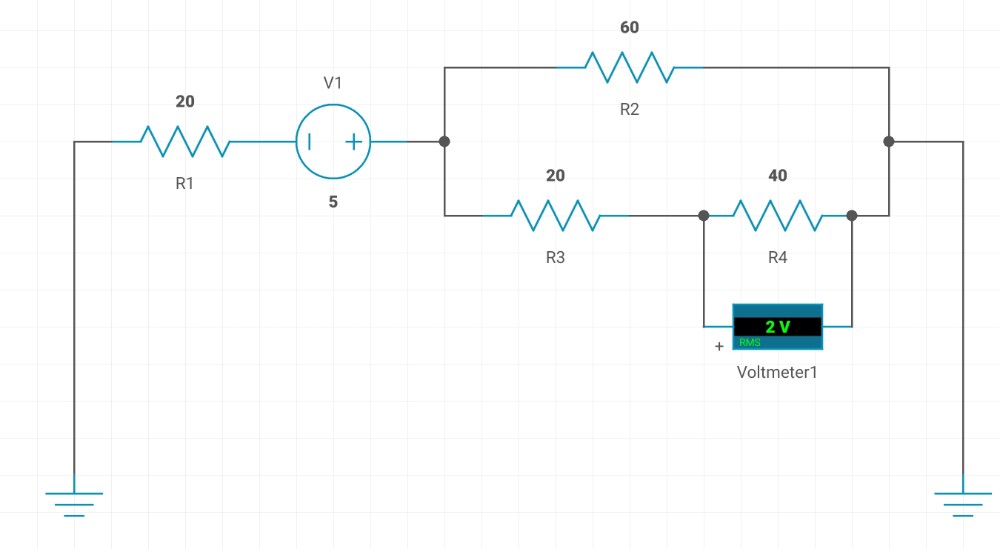

Veja o circuito rodando:

Bons estudos!
