Física III ⇒ eletrodinâmica 2

[bruninha]

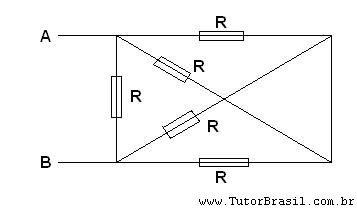

Calcular a resistência equivalente entre os terminais A e B do circuito.


[Alexandre_SC]

O que vou colocar aqui não é culpa dos meus professores!

é coisa que eu estou deduzindo, a partir do princípio de que o elétron é um bicho malandro e escolhe o menor caminho!

então ele terá três alternativas, das quais duas ele terá que atravessar uma resistência 2R, e uma pela qual ele passa por um resistência R

logo esse problema seria resolvido assim

paralelo(R, 2R, 2R) = R/2

[bruninha]

Oi Alexandre_SC, sua resposta está certinha [tex3]\frac{R}{2}[/tex3].
será que você poderia fazer um desenho me mostrando esses 3 caminhos que os elétrons podem fazer nesse circuito.
Outra coisa estão me falando que nesse circuito tem elementos em curto. Mas eu não consigui encontrar eles ainda, tem alguma coisa em curto nesse cicuito ??
Bjos.

[Thales Gheós]

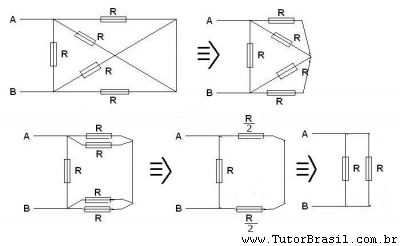

Acho que a figura é auto-explicativa.

[bruninha]

muito obrigada meninos, deu pra ver certinho o que acontece.
