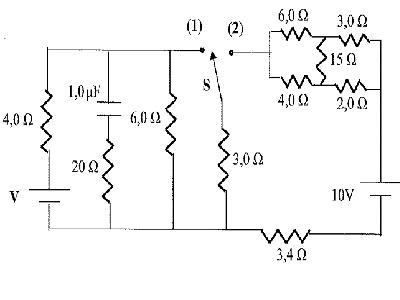

No circuito elétrico abaixo, considere a resistência elétrica de cada fonte (gerador) desprezível e o capacitor completamente carregado.
Para que a potência elétrica total dissipada no circuito, com a chave [tex3]S[/tex3] na posição [tex3](1)[/tex3], seja igual à potência elétrica total dissipada no circuito, com a chave [tex3]S[/tex3] na posição [tex3](2)[/tex3], a voltagem [tex3]V[/tex3], em volt, entre as placas do gerador, deve ser, aproximadamente, igual a:
A) 12,2
B) 12,8
C) 13,0
D) 13,5
E) 14,5
Resposta:
Resposta
A)
Editado pela última vez por daniloesteves1 em 18 Jul 2010, 23:01, em um total de 1 vez.
Com a chave virada para 1 temos que a potência dissipada será:
[tex3]P_1=v.\frac{v}{R_eq}=\frac{v^2}{6}[/tex3]
Como no ramo do resistor de 20 Ohm temos um capacitor, quando ele já estiver carregado deixará de circular corrente por este ramo,logo, como na questão não é definito o tempo, devemos considerar que o tempo é aquele suficiente para ele carregar, desta forma, temos que o Req é 6 Ohm em paralelo com 3 Ohm e o resultado somado a 4 Ohm. Assim: [tex3]R_eq=2+4=6Ohm[/tex3]
Quando a chave for mudada para a possição 2, temos:
1º) Primeiro temos que observar que a Ponte de Wheatstone está equilibrada, para testar, basta multiplicar cruzado e se der o mesmo valor esta em equilíbrio e desta forma não passará corrente pelo resistor de 15 Ohm.
Equilíbrio [tex3]6*2=3*4[/tex3] [tex3]12=12[/tex3] Assim está em equilíbrio
Ignorando o resistor de 15 Ohm temos um paralelo de 9 Ohm com 6 Ohm que resulta em Req=3,6
Assim a resistência total do ramo será [tex3]R_t=3,6+3,4+3=10[/tex3]
Logo temos: [tex3]P_2=10.\frac{10}{10}+P_1'=10 + P_1'[/tex3]
Quando a chave passa para a posição 2 ainda teremos corrente circunlando pelo circuito 1 e desta forma teremos potência sendo dissipada, chamamos de [tex3]P_1'[/tex3].
[tex3]P_1'=v.\frac{v}{10}=\frac{v^2}{10}[/tex3]
Como queremos [tex3]P_1=P_2[/tex3] [tex3]\frac{v^2}{6}=10+\frac{v^6}{10}[/tex3]
