Física III ⇒ Eletricidade Tópico resolvido

[kildo]

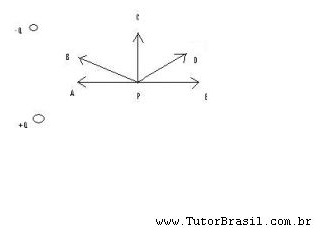

Na figura, o ponto [tex3]P[/tex3] está equidistante das cargas fixas [tex3]+ Q[/tex3] e [tex3]- Q[/tex3]. Qual dos vetores indica a direção e o sentido do campo elétrico em [tex3]P[/tex3], devido a essas cargas?


A minha dúvida qual é o vetor e porque???

[Alexandre_SC]

Tive sorte, com sua imagem posso explicar (mal, mas posso)

O vetor [tex3]\vec E[/tex3], representa o campo elétrico produzido por -q.
O vetor [tex3]\vec D[/tex3], representa o campo elétrico produzido por +q.

pela soma dos dois vetores (o resultante), temoso vetor [tex3]\vec i[/tex3] (a quele apontando para cima.

Coloquei um link da própria internet, é bom lembar que eventualmente, a página pode vir a ser removida atualizada ou movida, e eu sou incapaz de evitar ou corrigir isso!
você precisa de um navegado com suporte para Java, na página (depois de aparecer o gráfico do campo) clique no link sinais opostos de mesmo modulo. O play reproduz uma animação, e muito mais;
Veja você mesmo

[emanuel9393MOD]

É bom deixar claro que o vetor campo elétrico gerado pela carga positiva ([tex3]+ \, q[/tex3]) no ponto [tex3]P[/tex3] será de afastamento e terá sentido e direção indicado pelo vetor [tex3]\vec{O}[/tex3]. A carga [tex3]- \, q[/tex3] gera um campo elétrico, no mesmo ponto, de aproximação indicado pelo vetor [tex3]\vec{B}[/tex3]. A soma vetorial dessas campos resultará no vetor [tex3]\vec{i}[/tex3].

Um abraço!
