Física III ⇒ Simetria de circuitos Tópico resolvido

[theblackmamba]

No circuito abaixo, todos os resistores valem [tex3]2 \Omega[/tex3]. Sabendo que a corrente no resistor em destaque vale [tex3]2A[/tex3], quanto vale a tensão elétrica U fornecida pela bateria ?


Resposta

---

52V

[FilipeCaceres]

Olá theblackmamba,

O próprio título já diz: simetria de circuito.

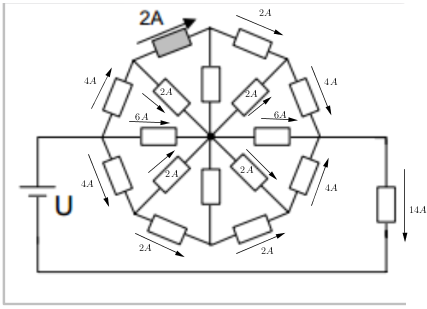

Veja a figura:


Por Kirchoff fica fácil.
[tex3]U-6\cdot R-6\cdot R-14\cdot R=0[/tex3]
[tex3]U=26\cdot R[/tex3]

Como [tex3]R=2\Omega[/tex3] temos:
[tex3]U=26\cdot 2[/tex3]

Portanto,
[tex3]\boxed{U=52V}[/tex3]

Abraço.
