Eletrodinâmica - Geradores/Receptores

Mensagempor andrebione » 06 Mai 2012, 19:28

Mensagem por andrebione » 06 Mai 2012, 19:28

No circuito esquematizado a seguir, determine a resistência elétrica R, para que o galvanômetro G, ligado a uma pilha de 1,5V, indique zero:

: Sem Título2.png (44.4 KiB) Exibido 3653 vezes

Resposta

resposta: 5,5 [tex3]\Omega[/tex3]

Editado pela última vez por andrebione em 06 Mai 2012, 19:28, em um total de 1 vez.

andrebione

aleixoreis Offline: Mensagens: 1533; Registrado em: 24 Mai 2010, 18:08; Agradeceu: 63 vezes; Agradeceram: 770 vezes

Mai 2012 06 22:40

Re: Eletrodinâmica - Geradores/Receptores

Mensagempor aleixoreis » 06 Mai 2012, 22:40

Mensagem por aleixoreis » 06 Mai 2012, 22:40

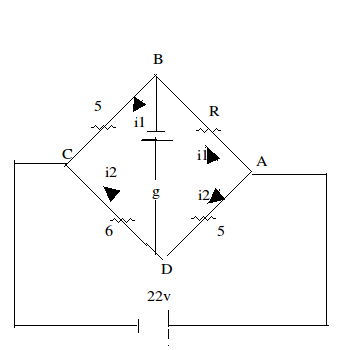

: circuito2.png (6.57 KiB) Exibido 3639 vezes

Prezado andrebione:
Desculpe a qualidade do desenho mas, creio que vai dar para entender.

Temos: [tex3]22=(5+6)i_2 \rightarrow i_2=2A[/tex3]
[tex3]V_a-V_d=2.5=10v[/tex3]...I
[tex3]V_d-V_b=1,5v[/tex3]...II
Somando I e II:
[tex3]v_a-V_b=10+1,5=11,5v[/tex3]

[tex3]V_b-V_c=22-11,5=10,5v[/tex3]
[tex3]V_b-V_c=5i_1 \rightarrow 10,5=5i_1 \rightarrow i_1=2,1A[/tex3]

[tex3]V_a-V_b=Ri_1 \rightarrow 11,5=2,1R \rightarrow R \approx 5,5ohms[/tex3]

Penso que é isso.
[ ]'s.

Editado pela última vez por aleixoreis em 06 Mai 2012, 22:40, em um total de 1 vez.

Só sei que nada sei.(Sócrates)

aleixoreis
