Resistência Equivalente

Física III ⇒ Resistência Equivalente Tópico resolvido

Responder

2 mensagens • Página 1 de 1

iceman Offline: Mensagens: 317; Registrado em: 28 Mai 2012, 14:04; Agradeceu: 234 vezes; Agradeceram: 1 vez

Mai 2012 28 21:23

Resistência Equivalente

Mensagempor iceman » 28 Mai 2012, 21:23

Mensagem por iceman » 28 Mai 2012, 21:23

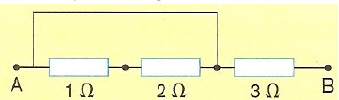

Qual a resistência equivalente na figura abaixo:

: Questão 3.jpg (10.72 KiB) Exibido 1145 vezes

Valeu pela ajuda

Editado pela última vez por iceman em 28 Mai 2012, 21:23, em um total de 1 vez.

iceman

Thiers Offline: Mensagens: 205; Registrado em: 30 Abr 2012, 11:16; Agradeceu: 46 vezes; Agradeceram: 32 vezes

Jun 2012 05 16:41

Re: Resistência Equivalente

Mensagempor Thiers » 05 Jun 2012, 16:41

Mensagem por Thiers » 05 Jun 2012, 16:41

A resistência equivalente equivale, neste caso, a 3. Pois passa um fio sem resistência por cima dos dois primeiros resistores. Logo, como sabido, a corrente ''foge'' da resistência pois como o próprio nome fala ela é um ''obstáculo''. Sendo assim, a corrente ópta passar pelo fio sem resistência, gerando um curto circuito entre os dois primeiros resistores. Fazendo com que sobre somente o último resistor, sendo este a resistência equivalente.

Thiers
