Eletricidade - Ufla

Mensagempor Doug » 19 Mar 2008, 13:10

Mensagem por Doug » 19 Mar 2008, 13:10

Na figura abaixo verifica-se uma associação de resistores, todos idênticos, de valor R. Pode-se afirmar que a resistência equivalente entre os pontos A e B vale:

: 987_uflaimg2_1.jpg (10.81 KiB) Exibido 52 vezes

a)R
b)2R
c)R/2
d)4R
e)R/4

Editado pela última vez por Doug em 19 Mar 2008, 13:10, em um total de 1 vez.

[OPA] - ^^

Unifei - Universidade Federal de Itajubá

Doug

Thales Gheós Offline: Mensagens: 1721; Registrado em: 24 Nov 2006, 12:52; Localização: São Paulo - Brasil; Agradeceu: 1 vez; Agradeceram: 122 vezes

Mar 2008 19 14:04

Re: Eletricidade - Ufla

Mensagempor Thales Gheós » 19 Mar 2008, 14:04

Mensagem por Thales Gheós » 19 Mar 2008, 14:04

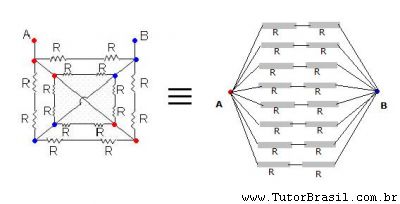

Os pontos ligados por fios ideais estão sob o mesmo potencial, indicados pela mesma cor na figura. O circuito equivalente está ao lado. É fácil ver a equivalente agora.

: 37_trek_18.jpg (13.59 KiB) Exibido 52 vezes

Editado pela última vez por Thales Gheós em 19 Mar 2008, 14:04, em um total de 1 vez.

"Si non e vero, e bene trovato..."

Thales Gheós

Doug Offline: Mensagens: 709; Registrado em: 06 Mar 2008, 11:14; Localização: Elói Mendes - Minas Gerais; Agradeceu: 2 vezes; Agradeceram: 15 vezes

Mar 2008 20 00:25

Re: Eletricidade - Ufla

Mensagempor Doug » 20 Mar 2008, 00:25

Mensagem por Doug » 20 Mar 2008, 00:25

Opa, muito obrigado Thales Gheós depois de montado o circuito equivalente eu sei fazer, o meu problema é justamente na hora de montar, eu não consigo, eu embaralho tudo as resistencias e os fios,

vo ver se acho matéria sobre circuitos por aí para eu treinar, muito obrigado de novo e t+

Editado pela última vez por Doug em 20 Mar 2008, 00:25, em um total de 1 vez.

[OPA] - ^^

Unifei - Universidade Federal de Itajubá

Doug
