Física III ⇒ Indução - Fio Retilíneo Tópico resolvido

[poti]

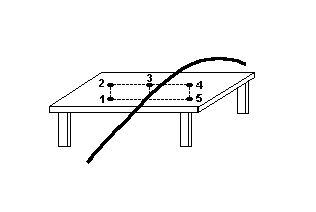

Apoiado sobre uma mesa, observa-se o trecho de um fio longo ligado a uma bateria. Cinco bússolas são colocadas próximas ao fio, na horizontal, nas seguintes posições: 1 e 5 sobre a mesa; 2, 3 e 4 a alguns centímetros acima da mesa. As agulhas das bússolas só podem mover-se no plano horizontal. Quando não há corrente no fio, todas as agulhas das bússolas permanecem paralelas ao fio. Se passar corrente no fio, será observada deflexão, no plano horizontal, das agulhas das bússolas colocadas somente


a) na posição 3
b) nas posições 1 e 5
c) nas posições 2 e 4
d) nas posições 1, 3 e 5
e) nas posições 2, 3 e 4

Gabarito:

Resposta

---

E

Não estão todas sob efeito do campo?

[gabrielbpf]

Olá.

Apesar de todas estarem sob efeito do campo magnético gerado pelo fio, de acordo com a regra da mão direita, sabemos que esse campo pode ser representado por circunferências concêntricas com o fio. Podemos ainda observar que num plano horizontal que esteja à mesma altura do fio em relação a outro ponto qualquer, ou seja, no plano da mesa, o campo será apenas vertical. Segundo o enunciado, as bússolas só se movem na direção horizontal e, portanto, as que estão sobre a mesa não terão suas direções alteradas, enquanto as demais a terão devido à componente horizontal do campo magnético. Assim, chegamos à resposta pedida.

Abraços.
