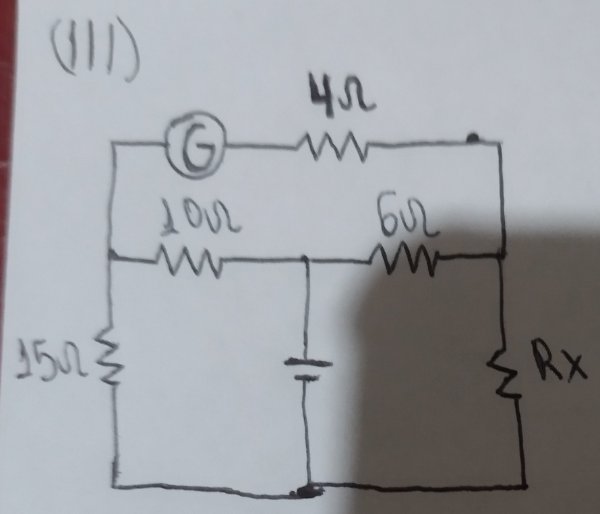

EP - 177 (III): Nos circuitos abaixo, o galvanômetro G indica zero. Calcule o valor da resistência elétrica RX.

Gabarito:

Resposta

Rx= 9 ohms.

Gostaria de entender como aplicar a fórmula (R1.R3 = R2.R4) nesse esquema, eu usarei o gerador como referência, no lugar do galvanômetro?

Anexos

: IMG_20240126_181516329.jpg (24.15 KiB) Exibido 796 vezes

Editado pela última vez por ismaelmat em 26 Jan 2024, 18:32, em um total de 2 vezes.

ismaelmat

παθμ Offline: Mensagens: 1008; Registrado em: 08 Abr 2023, 17:28; Localização: Evanston, IL; Agradeceu: 3 vezes; Agradeceram: 64 vezes

Fev 2024 05 14:47

Re: Eletrodinâmica - Ponte de Wheatstone (III) - FDF

Mensagempor παθμ » 05 Fev 2024, 14:47

Mensagem por παθμ » 05 Fev 2024, 14:47

ismaelmat,

O enunciado disse que não passa corrente pelo galvanômetro:

: Screenshot 2024-02-05 144301.png (216.23 KiB) Exibido 768 vezes

Veja que a ddp entre os pontos A e B deve ser zero. Veja então que a conta que devemos fazer é igual à que faríamos para uma ponte de Wheatstone, com um resistores opostos (10Ω, Rx) e (6Ω, 15Ω) (pois a condição da ponte de wheatstone seria justamente que os pontos A e B tenham o mesmo potencial)

[tex3]10R_x=15 \cdot 6 \Longrightarrow \boxed{R_x=9 \ohm}[/tex3]

παθμ
