Física III ⇒ Circuito elétrico

[bruninha]

Calcular o potencial elétrico dos pontos A, B, C, D, E e F do circuito a seguir:


OBS: O ponto B está conectado a terra a qual possui potencial elétrico nulo.

[bruninha]

alguém pra me dar uma ajudinha no execício.

[_marcio]

Eu também não consegui fazer esse exercicio, será que alguem poderia fazer e explicar ele ??

[Inútil Caramelo]

Este tópico é meio antigo, mas estava sem resposta, então...

Primeiro, vamos calcular a resistência equivalente do circuito:





Agora vamos calcular a corrente elétrica que percorre o circuito.
[tex3]U=R_{\text{eq.}}i\Rightarrow 12=12\cdot i\Rightarrow i=1 \text{ A}[/tex3]

Bom, de cara já temos uma das respostas como dado da questão: [tex3]V_B=0[/tex3].

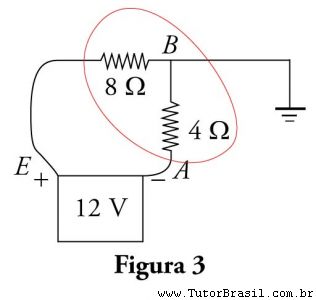

Observando a figura 3, vamos calcular a diferença de potencial entre A e B:
[tex3]V_B-V_A=R_{4\text{\Omega}}i\Rightarrow 0-V_A=4\cdot 1\Rightarrow V_A=-4\text{ V}[/tex3]

Obs.: eu escrevi [tex3]V_B-V_A[/tex3] e não [tex3]V_A-V_B[/tex3] porque o potencial elétrico em B é maior que em A, pois à medida que percorremos o circuito indo do terminal positivo para o negativo, passando por resistores, o potencial elétrico diminui.

Observando a figura 4, vamos calcular a diferença de potencial entre A e E:
[tex3]V_E-V_A=R_{\text{eq.}}i\Rightarrow V_E+4=12\cdot 1\Rightarrow V_E=8\text{ V}[/tex3]

O resistor de 5 Ω na figura 1 não é percorrido por corrente elétrica, o que significa que a diferença de potencial entre os pontos E e F é nula. Assim:
[tex3]V_E-V_F=0\Rightarrow V_F=V_E\Rightarrow V_F=8\text{ V}[/tex3]

Observando a figura 1, vamos calcular a diferença de potencial entre os pontos B e C:
[tex3]V_C-V_B=R_{4\text{\Omega}}i\Rightarrow V_C-0=4\cdot 1\Rightarrow V_C=4\text{ V}[/tex3]

Observando novamente a figura 1, vamos calcular a diferença de potencial entre os pontos E e D:
[tex3]V_E-V_D=R_{2\text{\Omega}}i\Rightarrow 8-V_D=2\cdot 1\Rightarrow V_D=6\text{ V}[/tex3]

Abraço a todos!

[_marcio]

Inútil Caramelo muito obrigado, sua explicação/resolução foi perfeita.
obrigado mesmo!!
