Gabarito :

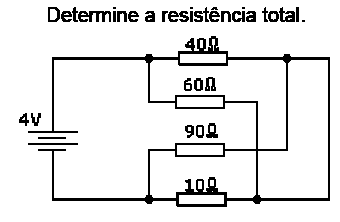

Da figura observa-se que:

O resistor de 40R está em paralelo com o de 60R, assim como o de 90R está com o de 10R

Então calculando 40R paralelo 60R vem:

[tex3]R_{eq1}=\frac{40*60}{40+60}=24R[/tex3]

Então calculando 90R paralelo 10R vem:


[tex3]R_{eq2}=\frac{90*10}{90+10}=9R[/tex3]


A [tex3]R_{\text{eq total}}=R_{eq1} + R_{eq2}[/tex3] , assim temos

[tex3]R_{\text{eq total}}=24R+9R = 33R[/tex3]
