Resistência equivalente

Mensagempor lecko » 11 Dez 2011, 20:11

Mensagem por lecko » 11 Dez 2011, 20:11

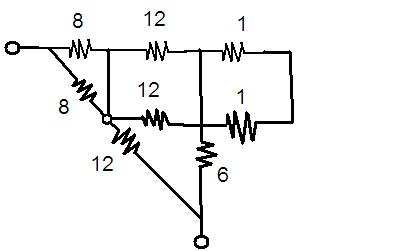

Calcule o resistor equivalente na figura abaixo:

: circuito.JPG (10.67 KiB) Exibido 1176 vezes

Resposta

Resposta:[tex3]10 \Omega[/tex3]

Editado pela última vez por lecko em 11 Dez 2011, 20:11, em um total de 1 vez.

lecko

FilipeCaceres Offline: Mensagens: 2504; Registrado em: 16 Nov 2009, 20:47; Agradeceu: 79 vezes; Agradeceram: 974 vezes

Dez 2011 11 21:35

Re: Resistência equivalente

Mensagempor FilipeCaceres » 11 Dez 2011, 21:35

Mensagem por FilipeCaceres » 11 Dez 2011, 21:35

Olá Lecko,

Espero que você entenda essa figura.

Vamos reescrever o teu circuito,

: circuito.PNG (14.49 KiB) Exibido 1168 vezes

Assim temos,

: circuito2.PNG (11.47 KiB) Exibido 1168 vezes

Logo,
[tex3]R_{ab}=4+6=10R[/tex3]

Espero que tenha entendido.

Abraço.

Editado pela última vez por FilipeCaceres em 11 Dez 2011, 21:35, em um total de 1 vez.

FilipeCaceres

Responder

2 mensagens • Página 1 de 1

Tópicos Semelhantes

Resp.

Exibições

Últ. msg

Resistência equivalente entre os pontos A e B [Resolvido]

Últ. msg por steel « 15 Set 2008, 16:43
Enviado em Física III
Resp.: 1
por steel » 14 Set 2008, 02:08 » em Física III

Primeira Postagem

steel

Segue o esquema: Pensei da seguinte maneira:

I - Req = 8 + 1 = 9
II - Req = 2 x 6 / 2 + 6 = 12 / 8 = 1,5
III - Req = 9 + 1,5 + 3 + 8 = 21,5 ohms

Procede?

Últ. msg

steel

Resolvido.

I - Req = R1 + R2 + R3 => 1 + 2 + 3 = 6
II - Req = R/N => 6/2 = 3
III - Req = R1 + R2 + R3 => 8 + 3 + 8 = 19 ohms
steel2: 1 Resp.; 8393 Exibições; Últ. msg por steel
15 Set 2008, 16:43

Resistência equivalente

Últ. msg por FilipeCaceres « 27 Mar 2010, 21:57
Enviado em Física III
Resp.: 1
por marcelostick » 27 Mar 2010, 14:19 » em Física III

Primeira Postagem

marcelostick

Gabarito :

Últ. msg

FilipeCaceres

Da figura observa-se que:

O resistor de 40R está em paralelo com o de 60R, assim como o de 90R está com o de 10R

Então calculando 40R paralelo 60R vem:

[tex3]R_{eq1}=\frac{40*60}{40+60}=24R[/tex3]

Então calculando 90R paralelo 10R...
FilipeCaceres1marcelostick1: 1 Resp.; 1016 Exibições; Últ. msg por FilipeCaceres
27 Mar 2010, 21:57

Fórmula e Resistência Equivalente

Últ. msg por FilipeCaceres « 29 Mar 2012, 23:10
Enviado em Física III
Resp.: 3
por AndreollaJr » 29 Mar 2012, 20:46 » em Física III

Primeira Postagem

AndreollaJr

Olá,

alguém sabe me dizer como resolve isso?

[tex3]\frac{1}{R_{\text{Total}}}=\frac{1}{R_1}+\frac{1}{R_2}+\frac{1}{R_3}[/tex3]

Obrigado

Últ. msg

FilipeCaceres

Olá AndreollaJr,

Temos,
[tex3]\frac{1}{R_{\text{Total}}}=\frac{1}{R_1}+\frac{1}{R_2}+\frac{1}{R_3}[/tex3]

[tex3]\frac{1}{R_{\text{Total}}}=\frac{R_2R_3+R_1R_3+R_1R_2}{R_1R_2R_3}[/tex3]

Invertendo,
[tex3]R_{Total}=\frac{R_1R_2R_3}{R_2R_3+R_1R_3+R_1R_2}[/tex3]...
AndreollaJr2FilipeCaceres2: 3 Resp.; 2564 Exibições; Últ. msg por FilipeCaceres
29 Mar 2012, 23:10

Resistência Equivalente

Últ. msg por Thiers « 05 Jun 2012, 16:41
Enviado em Física III
Resp.: 1
por iceman » 28 Mai 2012, 21:23 » em Física III

Primeira Postagem

iceman

Qual a resistência equivalente na figura abaixo:
Valeu pela ajuda

Últ. msg

Thiers

A resistência equivalente equivale, neste caso, a 3. Pois passa um fio sem resistência por cima dos dois primeiros resistores. Logo, como sabido, a corrente ''foge'' da resistência pois como o próprio nome fala ela é um ''obstáculo''. Sendo assim, a...
iceman1Thiers1: 1 Resp.; 1144 Exibições; Últ. msg por Thiers
05 Jun 2012, 16:41

(IME - 2010) Resistência Equivalente

Últ. msg por FilipeCaceres « 29 Mai 2012, 20:01
Enviado em IME/ITA
Resp.: 1
por theblackmamba » 29 Mai 2012, 18:01 » em IME/ITA

Primeira Postagem

theblackmamba

Questão 32 antiga da Maratona Física IME/ITA sendo removida conforme a 6ª regra.

O valor da resistência equivalente entre os terminais A e B do circuito mostrado acima é :
A) [tex3]\frac{R}{2}[/tex3]
B) [tex3]\frac{6R}{7}[/tex3]
C)...

Últ. msg

FilipeCaceres

Olá a todos,

Pela simetria do problema podemos retirar o resistor que está marcado com [tex3]X[/tex3]. Desta forma podemos redesenhar nosso circuito. Veja que tanto o ramo superior quanto o inferior são iguais, logo bastar calcular apenas um deles....
FilipeCaceres1theblackmamba1: 1 Resp.; 7957 Exibições; Últ. msg por FilipeCaceres
29 Mai 2012, 20:01
